最快光学设计与模拟计算工作站硬件配置2022v2
主要内容
1） 光学设计软件介绍
2） 光学设计软件计算特点与基准测试
3） UltraLAB光学设计工作站配置推荐
（一）光学设计软件介绍
光学设计软件，用于为各种应用的光学系统开发建模、分析、优化和提供制造支持。通过先进的光线追迹、分析和优化方法，模拟几乎任何与光相互作用的系统，解决光学设计中的各种问题，其广泛应用于光学设计、光学工程、照明、激光、光学材料、薄膜涂层，以及构建和分析复杂光学系统等领域。
大致归类
|
No |
应用分类 |
原理、算法 |
主要应用 |
主要软件 |
|
1 |
成像设计 （镜头设计） |
折射、反射定理，序列光线追迹 |
相机、变焦镜头 显微镜、空间望远镜、目镜、内窥镜、手机镜头.. |
Zemax Code V OSLO SYNOPSYS |
|
2 |
非成像设计 （照明设计） |
光学扩展量守恒原理，边光原理，流线原理，非序列光线追迹 |
照明、汽车照明、显示器、LED光学器件、光学仪器、灯具、光管 |
Zemax Trace Pro ASAP Lighttools SPEOS |
光学设计软件基于可视化产品三维模型，直接采用数字化样机，使用虚拟环境仿真平台，进行视觉功效虚拟分析和人因环境评估，在产品设计阶段对的方案可行性进井行验证，在设计前期发现、反馈和处理问题。使光学设计以高效率，同步、易优化的工作实现最优的产品解决方案
(二) 光学设计软件计算特点与基准测试
光线设计软件大部分都可以集成在多种三维机械设计软件（Solidworks、UG、CATIA、Creo等）的操作平台，与其无缝兼容，光学和结构共享统一设计平台，设计、模拟、分析功能融为一体
|
No |
主要环节 |
主要功能与计算 |
CPU计算 |
图卡 |
|
1 |
设计 |
可视化三维模型， 几何顶点计算，图形生成 |
单核 |
OpenGL |
|
2 |
仿真模拟 |
三维可视场景渲染 （蒙特卡洛法）， 光线追踪计算, |
多核并行 |
|
|
3 |
可视化分析 |
实时动态渲染，虚拟仿真， 数字化样机 |
单核 |
OpenGL |
光学设计软件对生成大量的几何结构，并执行百万条光迹运算，例如:针对LCD背光模块的光学仿真，如参数化的循环运算、亮度CD/㎡模拟、逆向光线追迹（踪）、自动运算、3D Energy density 功能…。
复杂算法和密集光量计算，需要图形工作站具备多核CPU组成高速的运算能力，下面是图形工作站算力的基准测试数据

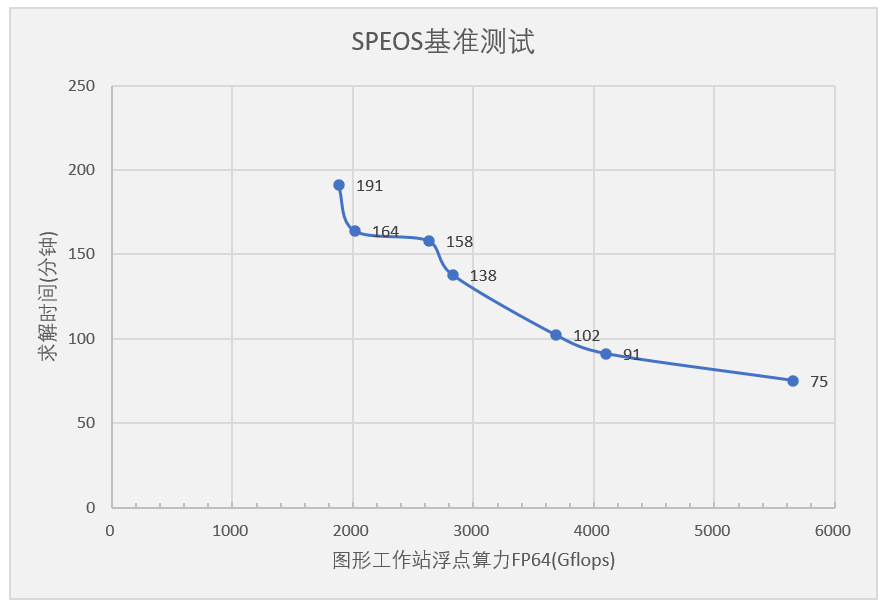

表1 SPEOS光迹追踪计算基准测试表
|
CPU |
CPU运行核数 |
主频(GHz) |
浮点FP64 |
求解时间(分钟) |
|
4*8360H |
32 |
3.68 |
1884 |
191 |
|
W-3175X |
28 |
4.5 |
2016 |
164 |
|
2*4316 |
40 |
4.11 |
2630 |
158 |
|
4*8360H |
48 |
3.68 |
2826 |
138 |
|
4*8360H |
64 |
3.6 |
3686 |
102 |
|
4*8360H |
72 |
3.56 |
4101 |
91 |
|
4*8360H |
96 |
3.68 |
5652 |
75 |
三 光学设计工作站硬件配置方案
一个完美计算硬件平台，可以帮助光学系统设计软件，以前所未有的准确度更快地提供结果。可以帮助您在不牺牲准确性的情况下按时完成任务。可通过计算ANSYS多物理场生态系统中，基于GPU的实时仿真预览来帮助您提高生产力。
光学设计系统，主要三个环节设计、光迹模拟、分析，其计算特点有不同的要求，为了追求更好视觉效果和便于专业分析，对硬件配置（CPU、GPU）有不同的要求。
西安坤隆计算机科技有限公司专注于图形工作站行业应用，从2008年至今，我们为行业应用，例如科学与工程计算、图形设计、图像处理、虚拟显示/可视化/数字孪生、影视后期、大数据等
我们通过对主流光学软件，例如Zemax，Code V，lighttools，SPEOS等，查阅厂家软件说明和对不同硬件配置的基准测试，根据主流光学设计软件功能特点，其不同应用要求，量身定制最新的计算架构，给出相应的配置推荐：
（1）高速设计与分析工作站配置方案
（2）多用途光学设计工作站配置方案
（3）超高速光学模拟工作站硬件配置方案

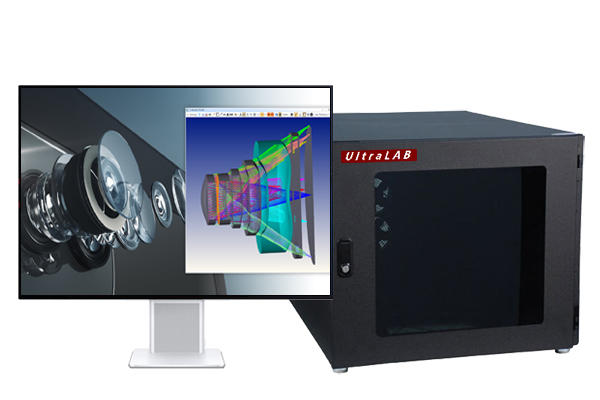

光学设计与仿真计算硬件配置推荐
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
（一）高速设计与分析类 |
||||
|
1.1 |
A310 14932-MAC |
Intel 12代高频处理器（16核，其中8核5.0Ghz，8核4.2GHz）/水冷散热模块/64GB DDR4/RTX A4000 16GB /1TB PCIeSSD /6TB SATA企业级/塔式(750w)/27寸4K图显 |
39500 |
高速设计与分析型 |
|
1.2 |
AX420 13964-MAD |
1颗Xeon银牌4316处理器（20核，3.9GHz）/64GB DDR4/RTX A5000 24GB /1TB PCIeSSD /6TB SATA企业级/塔式(850w)/27寸4K图显 |
55000 |
分析加强型 |
|
（二）设计与仿真计算类 |
||||
|
2.1 |
EX650i 23764-MAC |
2颗Xeon银牌4314处理器（32核，3.7GHz）/64GB DDR4/RTX A4000 16GB /1TB PCIeSSD /8TB SATA企业级/塔式(1000w)/27寸4K图显 |
49000 |
设计与仿真通用型 |
|
2.2 |
EX650i 23764-MAC |
2颗Xeon银牌4316处理器（40核，3.9GHz）/128GB DDR4/RTX A4000 16GB /2TB PCIeSSD /8TB SATA企业级/塔式(1000w)/27寸4K图显 |
59990 |
高速型 |
|
2.3 |
EX650i 233192-MBC |
2颗Xeon金牌6342处理器（48核，3.3GHz）/192GB DDR4/RTX A4000 16GB /2TB PCIeSSD /8TB SATA企业级/塔式(1000w)/27寸4K图显 |
92700 |
增强型型 |
|
2.4 |
EX650i 233192-MBC |
2颗Xeon金牌6348处理器（56核，3.4GHz）/192GB DDR4/RTX A4000 16GB /2TB PCIeSSD /16TB SATA企业级/塔式(1000w)/27寸4K图显 |
95800 |
高性能型 |
|
2.5 |
EX650i 233256-MBC |
2颗Xeon铂金8358处理器（64核，3.3GHz）/256GB DDR4/ RTX A5000 24GB /2TB PCIeSSD /16TB SATA企业级/塔式(1000w)/27寸4K图显 |
123000 |
完美高速型 |
|
（三）超高速光线追踪计算类 |
||||
|
3.1 |
Alpha750 433256-PBC |
4颗Xeon金牌5320H处理器（80核，3.3GHz）/256GB DDR4/RTX A4000 16GB /960GB SSD/2TB PCIeSSD /16TB SATA企业级/双塔式(1600w冗余)/27寸4K图显 |
149990 |
超高速型 |
|
3.2 |
Alpha730 431384-PBC |
4颗Xeon铂金8260处理器（96核，3.1GHz）/384GB DDR4/RTX A4000 16GB /960GB SSD/2TB PCIeSSD /16TB SATA企业级/双塔式(1600w冗余)/27寸4K图显 |
198000 |
超高速多用户型 |
|
3.3 |
Alpha750 438384-PCD |
4颗Xeon铂金8360H处理器（96核，3.8GHz）/384GB DDR4/RTX A5000 24GB /960GB SSD/4TB PCIeSSD /18TB SATA企业级/双塔式(1600w冗余)/27寸4K图显 |
299990 |
完美极致型 |
工作站硬件配置特点
基于光学设计与模拟计算要求，完美的计算硬件架构；
CPU采用intel 11/12代超高频处理器或xeon3代处理器（2颗 、4颗）架构
GPU采用Nvidia RTX三代GPU架构；
配备高速SSD，数据io带宽大幅提升，低延迟；
配置10亿色+高亮度+HDR400显示屏，更好的视觉效果
该硬件配置架构是目前完美完整高效的光学设计与仿真的桌面级计算平台
上述所有配置，代表最新硬件架构，同时保证是最完美，最快，如有不符，可直接退货
