UltraLAB大型多屏显示工作站配置完美方案
目录
1.1 视频监控类/金融行情类大屏显示与计算机配置
1.2 基于地理信息系统(GIS)/电子沙盘类大屏合成显示与计算机配置
1.3 三维虚拟图形类大屏合成显示与计算机配置

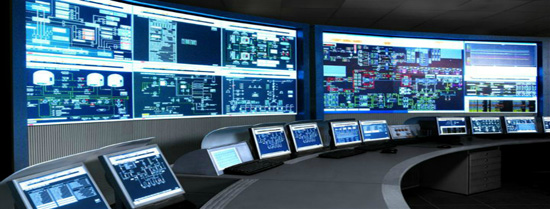

大型多屏拼接/合成显示广泛应用于公安、军事、交通（高速公路、铁路）、能源（电力、石油、水利）、航空、金融、广电等行业的监控、指挥、调度系统，涉及到多屏显示、显示内容（视频监控、地理信息系统、三维虚拟展示等）、视频存储、视频处理/合成/摘要/分析等。
大屏显示信息的关键--计算机配置问题
多屏显示/拼接系统、显示墙方案应用已经非常普遍了，厂家和集成商基本都是重点放到大屏幕显示和拼接技术上，拼接如何完美（无缝拼接、拼接出更多或更大分辨率的显示屏架构），却忽略了整个显示的关键---计算机性能（硬件配置），
直白点讲，再复杂、强大的大屏幕，实际就是一个或多个输出“显示设备”，最重要的---显示的内容，例如：监控视频、GIS数据、三维虚拟图形、无人机影像、金融实时计算数据、电力监控信号数据等，需要不同的、匹配的计算机硬件配置
多屏显示/拼接常见现象：
问题1 大型多路屏幕显示视频不流畅，卡顿；
问题2 三维GIS（类似Google地图）数据量大，显示移动非常缓慢；
问题3 虚拟装配非常卡，无法正常流畅显示虚拟装配流水线；
误区1 只要满足多屏显示或足够屏幕，计算机硬件配置不重要
误区2 只要分辨率满足要求，其他设备成本越低越好
误区3 只要画面显示完美，其他费用可以忽略
误区4 拼接计算机=工控机箱+多显卡架构PC硬件
误区5 多屏显示专业计算机=视频处理器
多屏显示的内容对计算的要求：
多屏显示系统实际就是计算机的一个内容输出显示窗口，不同显示内容，例如 监控视频、金融行情、三维GIS、三维虚拟展示、实时动态监控等，有不同的计算特点，对计算机（或工作站）硬件配置有不同的要求，跟显示分辨率要求有关，跟机器性能有关，如果配置不合理，自然显示内容会有迟滞、卡顿等现象。
西安坤隆计算机公司拥有全球领先的定制图形工作站系列产品，为不用应用、不同环境、不用要求提供完美匹配的计算机器，为大屏显示/拼接应用提供专业级高性能工作站全套硬件解决方案，其显著特点：
（1）专业匹配---不同应用有不同硬件配置架构
（2）精准高效---提供高速多路视频解码计算、图像处理计算、实时三维建模计算、视频摘要/分析计算、全景视频合成与实时播放、无人机影像拼接处理等提供匹配的计算硬件架构
（3）完美--确保多屏显示流畅、无卡顿、高可靠
下面是我们针对目前主要三类应用给出配置方案
（一）视频监控类多屏拼接应用
主要是大量视频实时同步解码计算和显示，计算机必须具有足够的计算单元保证多路视频同步解码，同时提供多路同步显示能力

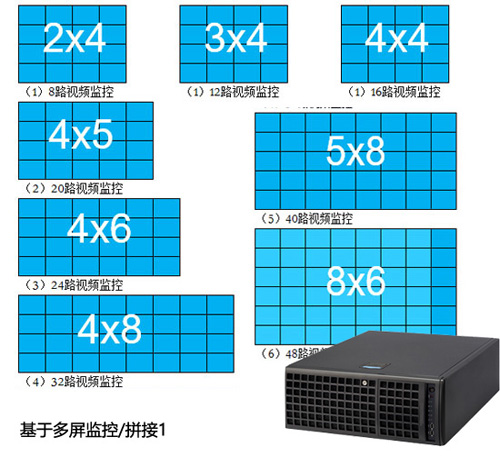

1.1 UltraLAB工作站大屏显示/拼接方案
技术规格：
支持多屏显示输出，
屏幕数量：4路，8路，16路，32路，64路，72路
单屏分辨率：标清、高清(1920x1080)、2K、超高清(3840x2160)、8K等
数据格式：视频、数据、文字、图片…
1.2计算机硬件配置特点（视频类应用）
|
NO |
关键性能 |
功能解释 |
|
1 |
CPU |
提供强大的视频解码计算能力，满足不同规模的需求 要求: 提供足够核数的计算处理单元，保证每一路视频同步、实时解码计算，避免视频播放延迟 |
|
2 |
显卡 |
（1） 显卡输出：通过配备多个显卡输出 （2） 屏幕合成 支持多个屏幕拼接合成一个物理更大分辨率屏幕显示 |
|
3 |
内存 |
提供与多路视频流匹配的内存容量 |
|
5 |
数据输入 |
视频流的输入带宽，多种输入接口：网口、USB口、HDMI口(采集卡) |
|
6 |
数据存储 |
方案1：自配高io带宽的硬盘存储 方案2：通过网络存储 |
|
7 |
可靠性 |
工业级的稳定性、可靠性 |
|
8 |
视频分析 |
可选高性能计算工作站 |

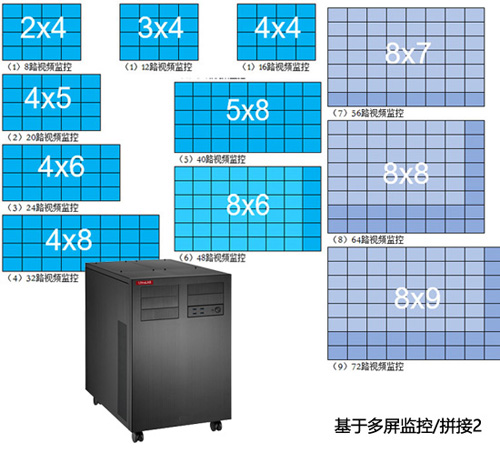

1.3 UltraLAB工作站硬件配置推荐（视频类）
|
NO |
视频规模 |
屏幕拼接 |
主要配置 |
售价 |
|
1 |
16路 |
4x4 |
型号 GX610 22132-M5TC4N4 2*Xeon E5 2620v4/16GB DDR4 RECC /4*Quadro NVS510/512GB PCIE-SSD+4TB SATA/塔式机架两用(1200w)/双千兆 |
46500 |
|
2 |
20路 |
4x5 |
型号 GX610 22232-M5TC5N4 2*Xeon E5 2630v4/32GB DDR4 RECC /5*Quadro NVS510/512GB PCIE-SSD+4TB SATA/塔式机架两用(1200w)/双千兆 |
57500 |
|
3 |
24路 |
4x6 |
型号 GX610 22132-M5TC6N4 2*Xeon E5 2650v4/32GB DDR4 RECC /6*Quadro NVS510/512GB PCIE-SSD+4TB SATA/塔式机架两用(1200w)/双千兆 |
69990 |
|
4 |
32路 |
8x4 |
型号 GX610 22132-M5TC4N8 2*Xeon E5 2683v4/64GB DDR4 RECC /4*Quadro NVS810/1TB PCIE-SSD+2*4TB SATA/塔式机架两用(1200w)/双千兆 |
108000 |
|
5 |
40路 |
8x5 |
型号 GX610 22132-M5TC5N8 2*Xeon E5 2698v4/64GB DDR4 RECC /5*Quadro NVS810/1TB PCIE-SSD+2*6TB SATA/塔式机架两用(1200w)/双千兆 |
149990 |
|
6 |
48路 |
8x6 |
型号 GX610 22132-M5TC6N8 2*Xeon E5 2699v4/64GB DDR4 RECC /6*Quadro NVS810/1TB PCIE-SSD+2*8TB SATA/塔式机架两用(1200w)/双千兆 |
179990 |
|
7 |
56路 |
8x7 |
型号 GX610M 22132-M5TC7N8 2*Xeon E5 2699v4/64GB DDR4 RECC /7*Quadro NVS810/1TB PCIE-SSD+2*8TB SATA/双塔式(1500w)/双千兆 |
189990 |
|
8 |
64路 |
8x8 |
型号 GX610M 22132-M5TC8N8 2*Xeon E5 2699v4/64GB DDR4 RECC /8*Quadro NVS810/1TB PCIE-SSD+2*8TB SATA/双塔式(1500w)/双千兆 |
199990 |
|
9 |
72路 |
8x9 |
型号 GX610M 22132-M5TC9N8 2*Xeon E5 2699v4/96GB DDR4 RECC /9*Quadro NVS810/1TB PCIE-SSD+2*8TB SATA/双塔式(1500w)/双千兆 |
215000 |
UltraLAB工作站和市场上视频类多屏显示计算机最大区别：
（1）CPU频率更高，核数更匹配
（2）整机优化：自动超频加速，高性能低延迟加速
（3）存储架构：满足高性能io和高带宽应用需要
（4）比市场常规机器，能提供更大屏显示架构
（5）配置丰富，架构完美
满足多路并发实时解码计算，实时多路显示，无卡顿、停滞现象
#p#page_title#e#

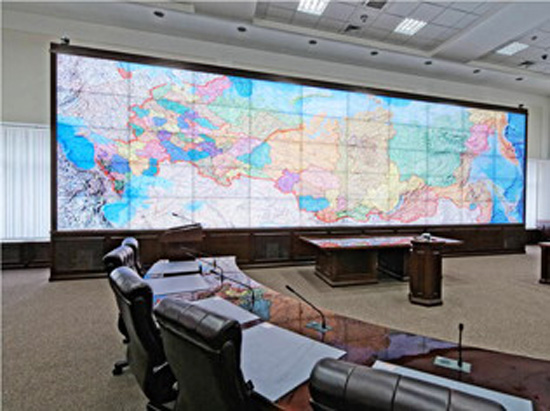

（二）基于地理信息系统GIS多屏合成应用
显示关键内容：主要是GIS图像文件，分辨率高，图像文件大，多层数据，
计算机硬件要求：需要足够的显存和快速数据解压缩计算、图像移动计算，同时提供三维GIS图形多屏合成显示能力

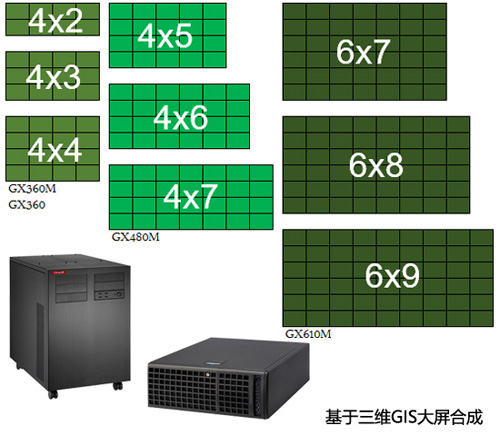

2.1 UltraLAB大屏拼接/合成显示方案
技术规格：
支持多屏合成一个超高分辨率的物理大屏输出，
屏幕拼接规格：2x2，2x3,2x4，3x4,4x4，4x5，4x6,4x7
单屏分辨率：标清、高清(1920x1080)、2K、超高清(3840x2160)、8K等等
数据格式：GIS数据为主，兼顾视频、文字、图片…
屏幕数量：4屏，8屏，12屏，16屏，20屏，24屏，28屏，42屏，48屏，54屏
2.2 大屏合成计算机硬件配置特点（基于GIS类应用）
|
NO |
关键性能 |
功能解释 |
|
1 |
CPU |
承担三维图形的几何顶点计算，供显卡生成图形 提供强大的计算能力，满足不同的应用需要 三维GIS场景应用，大量单核实时计算，三维数据展示 |
|
2 |
图形生成 |
能够提供三维实时图形生成，一些大型三维实时建模等计算 |
|
3 |
屏幕输出 |
能够提供多个屏幕拼接合成一个物理更大分辨率屏幕显示 |
|
4 |
数据输入 |
视频流的输入带宽，多种输入接口：网口、USB口、HDMI口(采集卡) |
|
5 |
数据存储 |
方案1：自配高io带宽的硬盘存储（最佳推荐） 方案2：通过网络存储 |
|
6 |
可靠性 |
提供工业级的稳定性、可靠性 |
2.3 UltraLAB工作站完美硬件配置推荐（基于GIS应用类） NO 屏幕拼接 型号/主要配置 售价 1 2x4 型号 GX360M 15032-M528T2D intel超高频处理器(4核5.0GHz) /32GB DDR4 RECC /2*Quadro P5000 16GB/ 512GB PCIE-SSD+28TB并行存储/双塔式(1500w)/双千兆 85000 2 3x4 型号 GX360M 15064-M528T3D intel超高频处理器(4核5.0GHz) /64GB DDR4 RECC /3*Quadro P5000 16GB /512GB PCIE-SSD+28TB并行存储/双塔式(1500w)/双千兆 110000 3 4x4 型号 GX360M 15164-M528T4D intel超高频处理器(4核5.1GHz) /64GB DDR4 RECC /4*Quadro P5000 16GB /512GB PCIE-SSD+28TB并行存储/双塔式(1500w)/双千兆 129990 4 5x4 型号 GX480M 144128-MS28T5D intel至尊处理器(6核4.4GHz)/128GB DDR4 RECC /5*Quadro P5000 16GB /1TB PCIE-SSD+28TB并行存储/双塔式(1500w)/双千兆 168000 5 6x4 型号GX480M 144128-SA28T6D intel至尊处理器(6核4.4GHz)/128GB DDR4 RECC /6*Quadro P5000 16GB /1TB SSD+28TB并行存储/双塔式(1500w)/双千兆 187000 6 7x4 型号 GX480M 144128-SC6D intel至尊处理器(6核4.4GHz)/128GB DDR4 RECC /7*Quadro P5000 16GB /3TB SSD/双塔式(1500w)/双千兆 199990
UltraLAB工作站和市场上机器最大区别：
（1）CPU频率超高频和图卡，满足超大分辨率GIS应用
（2）整机优化：自动超频加速，高性能低延迟加速
（3）存储架构：满足高性能io和高带宽应用需要
（4）比市场常规机器，能提供更大屏显示架构
（5）配置丰富，架构完美
提供更快的图像实时调入、解压缩、缩放计算，满足海量GIS显示信息应用
#p#page_title#e#

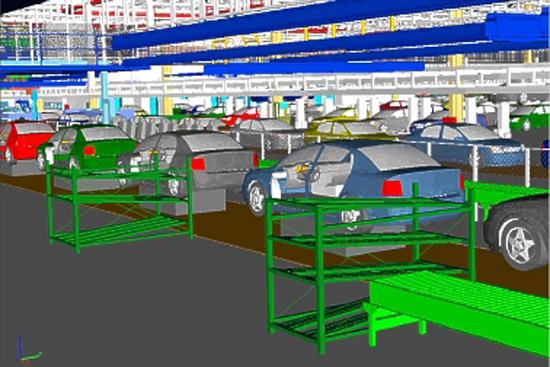

（三）三维虚拟大屏显示应用
大屏显示内容：主要是虚拟出一个三维场景，实时三维图形生成，
计算机硬件能力：必须具有强大的几何顶点计算和图形生成计算能力，同时提供多屏三维虚拟图形合成显示能力，保证大型三维显示流畅，无卡顿
3.1 UltraLAB大拼拼接合成显示方案
工作站技术要求：
支持多屏合成一个超高分辨率的物理大屏输出，
屏幕拼接规格：2x2，2x3,2x4，3x4,4x4，4x5，4x6,4x7
单屏分辨率：标清、高清(1920x1080)、2K、超高清(3840x2160)、8K等等
数据格式：图形数据为主，兼顾视频、文字、图片…
屏幕数量：4屏，8屏，12屏，16屏，20屏，24屏，28屏,。。。

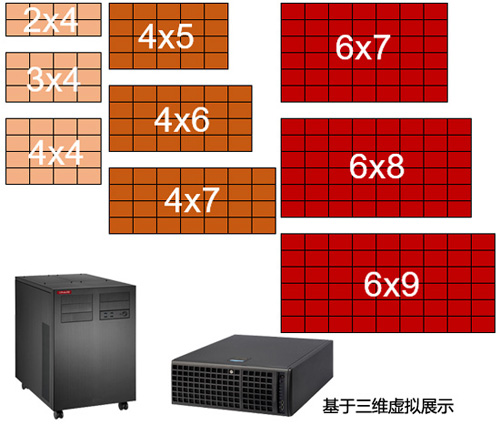

从多屏显示架构，常见拼接：
3.2大型多屏三维显示系统计算机硬件配置特点 NO 关键性能 功能解释 1 CPU 提供强大的计算能力，满足不同的应用需要 实时图形生成应用，大量单核实时计算，三维场景生成 2 图形生成 能够提供三维实时图形生成，一些大型虚拟显示、模拟展示等应用 3 屏幕合成 能够提供多个屏幕拼接合成一个物理更大分辨率屏幕显示 4 数据输入 视频流的输入带宽，多种输入接口：网口、USB口、HDMI口(采集卡) 5 数据存储 方案1：自配高io带宽的硬盘存储（最佳推荐） 方案2：通过网络存储 6 可靠性 提供工业级的稳定性、可靠性
3.3 UltraLAB工作站完美硬件配置推荐（基于虚拟装配，虚拟演示应用类）
|
NO |
屏幕拼接 |
型号/主要配置 |
售价 |
|
1 |
2x4 |
型号 GX360M 15016-M5TC2B intel超高频处理器(4核5.0GHz)/16GB DDR4 /2*Quadro P2000 4GB/ 512GB PCIE-SSD+4TBSATA/双塔式(1500w)/双千兆 |
38500 |
|
2 |
3x4 |
型号 GX360M 15032-M5TC3B intel超高频处理器(4核5.0GHz)/32GB DDR4 /3*Quadro P2000 4GB /512GB PCIE-SSD+4TBSATA/双塔式(1500w)/双千兆 |
46500 |
|
3 |
4x4 |
型号 GX360M 15132-M5TC4B intel超高频处理器(4核5.1GHz)/32GB DDR4 /4*Quadro P2000 4GB /512GB PCIE-SSD+4TBSATA/双塔式(1500w)/双千兆 |
52000 |
|
4 |
5x4 |
型号 GX480M 14464-MATC5C intel至尊处理器(6核4.4GHz)/64GB DDR4 RECC /5*Quadro P4000 8GB /1TB PCIE-SSD+4TBSATA/双塔式(1500w) |
89990 |
|
5 |
6x4 |
型号 GX480M 14564-MATC6C intel至尊处理器(6核4.5GHz)/64GB DDR4 RECC /6*Quadro P4000 8GB /1TB PCIE-SSD+4TBSATA/双塔式(1500w)/双千兆 |
89990 |
|
6 |
7x4 |
型号 GX480M 145128-MATC7C intel至尊处理器(6核4.5GHz)/128GB DDR4 RECC /7*Quadro P4000 8GB /1TB PCIE-SSD+4TBSATA/双塔式(1500w)/双千兆 |
116000 |
UltraLAB工作站和市场上机器最大区别：
（1）CPU频率超高频和图卡，满足超大分辨率三维虚拟图形生成应用
（2）整机优化：自动超频加速，高性能低延迟加速
（3）存储架构：满足高性能io和高带宽应用需要
（4）比市场常规机器，能提供更大屏显示架构
（5）配置丰富，架构完美
高性能计算架构，提供更快的图形的实时生成计算，满足三维虚拟图形生成应用需求
因此，多屏显示实际仅仅是一个输出设备，不同的数据显示有不同的计算特点，
结论：
大屏拼接+显示内容+计算机匹配硬件配置=完美大屏显示系统方案
