战斗机非定常外流场CFD仿真：从纳维-斯托克斯方程到AI增强可视化的算力革命
时间：2026-03-04 00:38:55
来源：UltraLAB图形工作站方案网站
人气：88
作者：管理员
当即梦Seedance 2.0成功"读懂"CFD云图并在全新机动轨迹上实时生成物理一致的尾流演化时，我们见证了计算流体力学（CFD）技术范式的重大转变——数值仿真不再只是静态的结果输出，而是可以与AI生成技术融合的动态知识库。对于航空工程、飞行器设计和军事科研领域，这意味着从"眼镜蛇机动"到"滚筒机动"的复杂非定常流场分析，正在经历从超算中心到桌面工作站的算力民主化。
本文针对战斗机非定常外流场仿真、高雷诺数湍流模拟、大涡模拟（LES）与分离涡模拟（DES）、以及AI增强流场可视化四大核心场景，深度解析其计算特征、软件栈与硬件配置方案。
一、应用场景计算特点深度剖析
1. 非定常外流场全机仿真：高雷诺数与大分离流动的双重挑战
计算特征（对应文中"眼镜蛇机动"、"急盘旋"等场景）：
-
网格规模爆炸：战斗机全机仿真需解析边界层、尾涡、激波等细微结构，非定常LES/DES网格量通常在1-5亿单元（全机精细模拟可达10亿+）
-
时间步长严苛：非定常模拟需解析涡脱落频率（通常10-1000Hz），时间步长需控制在微秒级（1e-5~1e-6秒），总物理时间常需模拟数秒至数分钟，对应数十万时间步
-
湍流模型计算密集：LES的亚格子尺度（SGS）模型或DES的混合RANS/LES切换，每个时间步需在网格单元上求解额外的输运方程，计算量是定常RANS的50-100倍
硬件瓶颈：内存容量成为首要瓶颈（10亿网格单精度需~40GB内存，双精度~80GB），存储I/O压力巨大（每时间步输出瞬态结果，秒级物理时间可产生TB级数据）。

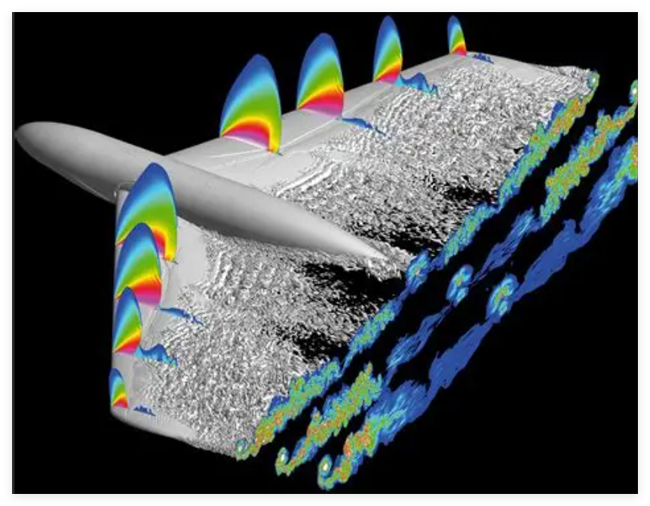

2. 尾流涡系演化模拟：大涡模拟（LES）的频谱解析需求
计算特征（对应文中"翼尖涡"、"尾流耗散"分析）：
-
高阶格式需求：为准确捕捉涡核结构（vortex core），空间离散需采用4阶以上WENO或DG格式，计算密度显著高于2阶格式
-
并行效率挑战：尾流涡系具有长距离相关性，并行分区时需最小化界面通信，对网络带宽与延迟极度敏感
-
后处理可视化负载：涡识别（Q-criterion, λ2-criterion）、等值面提取、粒子追踪等后处理操作，需在GPU加速下实现实时交互
3. 多体分离与机动轨迹耦合：流固耦合（FSI）与动网格
计算特征（对应文中"飞机沿着虚线机动"）：
-
动网格（Dynamic Mesh）开销：每时间步需更新网格位置（弹簧光顺、局部重生成），网格变形计算占总时间30-50%
-
六自由度（6-DOF）求解：实时计算气动力→更新姿态→反馈流场，强耦合迭代需双路通信机制
-
非定常气动力数据库：构建文中提到的"机动参数-尾流特征"映射关系，需进行成百上千次参数化仿真，产生蒙特卡洛级计算需求
4. AI增强流场可视化与实时推演：深度学习推理负载
计算特征（对应即梦Seedance 2.0的技术路线）：
-
CNN/Transformer推理：将CFD结果作为条件输入，生成时间序列流场动画，需批量处理高分辨率体数据（3D张量）
-
物理信息神经网络（PINN）：用神经网络求解NS方程的逆问题（从视频反推气动力参数），训练过程需大显存GPU（48GB+）
-
实时渲染：路径追踪（Path Tracing）渲染涡结构，需RTX级显卡的光追核心
二、核心软件工具链与系统架构
（一）任务关键软件清单
表格
| 功能层级 | 软件类型 | 代表软件/开源方案 | 授权类型 | 典型用途 |
|---|---|---|---|---|
| 前处理 | 几何清理与网格生成 | ANSYS SpaceClaim, Pointwise, ANSA, Gmsh, Salome | 商业/开源 | 战机外形修复、边界层网格（ inflation layer）生成 |
| 网格划分 | ICEM CFD, TetGen, cfMesh (OpenFOAM) | 商业/开源 | 混合网格（棱柱+四面体+六面体） | |
| 求解器 | 通用CFD商业软件 | ANSYS Fluent, Siemens STAR-CCM+, Altair ultraFluidX | 商业 | 全机定常/非定常RANS，DES |
| 开源CFD平台 | OpenFOAM (v2312), SU2, FEniCS | 开源 | 自定义湍流模型，LES研究 | |
| 高阶精度求解器 | Nektar++, PyFR, HiFiLES | 开源/学术 | 谱元法（SEM）高阶模拟尾涡 | |
| 可压缩流动专用 | US3D, FUN3D (NASA), CFD++ | 学术/商业 | 高超声速、激波-边界层干扰 | |
| 湍流与转捩 | LES/DES模型 | OpenFOAM LES模块, CharLES (Cascade) | 开源/商业 | 大涡模拟，延迟DES（DDES） |
| 转捩预测 | γ-Reθ模型 (Fluent), LSTe (线性稳定性) | 商业/学术 | 层流-湍流转捩预测 | |
| 后处理 | 可视化 | ParaView, Tecplot 360 EX, FieldView, VisIt | 开源/商业 | 涡识别、等值面、流线 |
| 数据分析 | Python (Matplotlib, PyVista), MATLAB | 开源/商业 | 频谱分析、本征正交分解（POD） | |
| AI融合 | 深度学习框架 | PyTorch, TensorFlow, NVIDIA Modulus (SimNet) | 开源 | PINN流场重构、涡识别AI |
| AI可视化 | NVIDIA Omniverse, ParaView Neural Network | 商业/开源 | 实时流场渲染、AI超分辨率 |
（二）系统安装清单（CFD高性能计算节点）
操作系统层：
-
服务器/集群：CentOS Stream 9 / Rocky Linux 9 / Ubuntu Server 22.04 LTS
-
内核参数优化：
vm.swappiness=10,vm.dirty_ratio=40（减少I/O阻塞） -
文件系统：BeeGFS/Lustre（并行文件系统）或 XFS（本地高速存储）
-
-
工作站：Windows 11 Pro for Workstations（兼容商业CFD GUI）+ WSL2（Ubuntu 22.04，用于OpenFOAM开发）
编译与运行时环境：
-
编译器：GCC 12.2+, Intel oneAPI (icx/icpx/ifort), NVIDIA HPC SDK (nvcc/nvc++)
-
并行库：OpenMPI 4.1+ 或 Intel MPI，Intel oneMKL（BLAS/LAPACK）
-
GPU加速：CUDA Toolkit 12.3+, cuDNN 8.9+, NVIDIA OptiX（光线追踪）
-
容器化：Docker + NVIDIA Container Toolkit（确保GPU在容器中可用）
CFD专用依赖：
-
OpenFOAM第三方库：PT Scotch（网格分解）、METIS、ParMGridGen
-
网格工具：CGNS库、HDF5（支持大文件>2GB）
三、硬件配置推荐方案
方案A：非定常全机LES仿真工作站——超大规模内存型
定位：支持5-10亿网格单元战斗机的完整非定常LES/DES计算，单节点完成中小规模任务，减少跨节点通信开销。
| 组件 | 配置规格 | 技术 rationale |
|---|---|---|
| CPU | 双路 AMD EPYC 9654（96核×2，共192核，基频2.4GHz，Boost 3.7GHz） | 高核心数支持OpenFOAM大规模并行，高内存带宽（DDR5-4800，每路12通道） |
| 内存 | 3TB DDR5-4800 RDIMM ECC（24×128GB） | 10亿网格双精度需~80GB，加上LES子网格模型、动网格、6-DOF求解，需3-5倍余量 |
| 系统盘 | 2× 7.68TB U.2 NVMe SSD（企业级，3 DWPD，RAID 1） | 操作系统与编译环境，高可靠性 |
| 计算缓存 | 4× 15.36TB U.2 NVMe SSD（PCIe 4.0×4，RAID 0或LVM条带化） | 临时存储网格文件、瞬态结果（每时间步输出，TB级），总吞吐>20GB/s |
| 数据存储 | 100TB NVMe-oF全闪存阵列（或本地8×16TB SATA SSD RAID 6） | 归档历史算例，容量型 |
| 加速卡 | 2× NVIDIA RTX 6000 Ada 48GB | 后处理实时渲染（ParaView GPU加速），AI流场重构训练 |
| 网络 | 双万兆以太网（管理）+ 1× 100GbE（数据导出） | 向集群/存储服务器传输TB级结果 |
| 电源 | 2000W钛金认证冗余电源 | 双路EPYC+满配内存功耗>800W，需高余量 |
性能预期：
-
5亿网格非定常DES：单时间步~30-60秒，1000步/天
-
内存带宽实测：~900GB/s（Stream Triad），确保稀疏矩阵求解不受限
方案B：AI+CFD融合开发工作站——异构计算型
定位：开发文中提到的"AI从静态CFD生成动态尾流"应用，支持PINN训练、实时流场渲染。
| 组件 | 配置规格 | 选型逻辑 |
|---|---|---|
| CPU | AMD Ryzen Threadripper PRO 7995WX（96核，5.3GHz） | 单核高频保障GUI响应，多核并行数据预处理 |
| GPU | 4× NVIDIA RTX 4090 24GB（或2× RTX 6000 Ada 48GB） | 四卡NVLink/PCIe桥接，总显存96-192GB，支持大batch PINN训练 |
| 内存 | 768GB DDR5-5600 ECC（12×64GB） | 加载大规模体数据（4D时空张量）进行训练 |
| 存储 | 系统盘：2TB NVMe；数据盘：8× 4TB NVMe RAID 0（软RAID） | 高速读取CFD训练数据集（TB级HDF5文件） |
| 显示 | 2× NVIDIA RTX A5500（或1× RTX 6000 Ada）专业卡 | 双路4K输出，支持3D Vision立体显示流场 |
| 网络 | 10GbE（接入集群获取CFD源数据） | 快速下载大规模算例 |
软件栈优化：
-
安装NVIDIA Modulus框架，利用TensorRT优化推理速度
-
配置ParaView 5.12+ with CUDA加速，实现亿级网格实时旋转/切片
方案C：战术级快速评估工作站——机动-尾流耦合仿真
定位：面向军事科研单位，快速评估特定机动动作（眼镜蛇、桶滚）的瞬态气动力与尾流特征，支持6-DOF实时耦合。
| 组件 | 配置规格 |
|---|---|
| CPU | Intel Xeon W9-3495X（56核，4.8GHz）或 AMD TR PRO 7985WX（64核） |
| 内存 | 512GB DDR5-4800（8×64GB） |
| 存储 | 4× 3.84TB NVMe SSD（RAID 0，用于动网格频繁的checkpoint写入） |
| 专业卡 | 1× NVIDIA RTX A4500 20GB（兼顾计算与显示） |
| 特色配置 | 预装Pointwise/ANSYS Fluent流固耦合模板，支持动网格+6DOF开箱即用 |
四、关键技术优化建议
1. 非定常CFD性能调优
内存优化：
-
使用GAMG（Geometric-Algebraic Multi-Grid）求解器替代PCG，减少内存占用30%
-
启用内存池分配（OpenFOAM的
malloc优化编译选项），避免频繁new/delete
并行策略：
-
采用METIS/Scotch进行网格分解，最小化界面单元数（<5%）
-
对于LES的频谱求解，确保每节点网格量>50万，平衡通信与计算
I/O加速：
-
使用ADIOS2库替代标准IO，支持异步写入（计算与存储重叠）
-
输出格式选择binary而非ASCII，体积减少70%
2. AI融合工作流优化
数据管道：
-
CFD结果→HDF5格式→NVIDIA DALI数据加载器→GPU训练，避免CPU解码瓶颈
-
使用NVIDIA IndeX进行超大体积数据（>100GB）的交互式可视化
混合精度训练：
-
PINN训练使用TF32/FP16，在RTX 4090上可获得相比FP32 2-3倍加速，显存占用减半
3. 可靠性设计
非定常仿真的容错：
-
配置每100时间步自动checkpoint，防止意外断电丢失数天计算成果
-
使用RAID 10存储活跃算例，平衡性能与冗余
热管理：
-
非定常CFD满负荷运行时CPU持续100%负载，需360水冷确保全核频率不降频
-
机房环境温度控制在22±2℃，避免内存高温降速（DDR5温度>80°C时触发保护）
五、总结
从文中即梦Seedance 2.0对CFD云图的"理解"可以看出，非定常流场仿真正在从单纯的数值计算，走向"仿真+AI"的融合范式。对于航空工程与国防科研单位，这意味着：
-
前端需要支持数十亿网格、微秒级时间步的 brute-force LES/DES算力（方案A）
-
后端需要大显存GPU集群支撑AI流场重构与实时可视化（方案B）
-
全流程需要高带宽存储应对TB级瞬态数据的读写压力
当工作站能够单机承载原本需要超算中心的非定常全机仿真，当AI能够在秒级从静态云图推演动态尾流，战斗机机动轨迹上的每一道涡流，都将成为可计算、可预测、可掌控的数字资产。
如需针对特定机型（如F-22）的精细外流场仿真，或特定机动（过失速机动、尾旋）的专项硬件方案，可提供具体雷诺数、马赫数与网格分辨率要求，我们将输出定制化配置清单
