Flotherm 电子散热仿真系统：多尺度CFD计算架构与硬件部署方案
时间：2026-03-04 00:24:18
来源：UltraLAB图形工作站方案网站
人气：72
作者：管理员

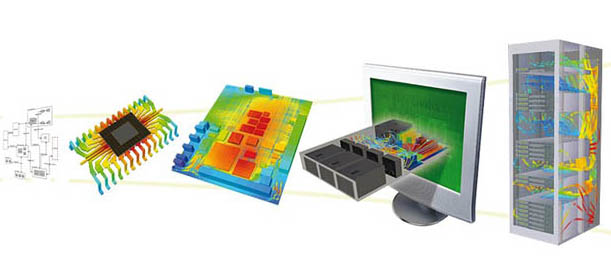

从芯片结温到数据中心气流：电子热设计的算力底座
Flotherm作为电子散热领域的垂直化CFD解决方案，其技术路径与通用CFD软件（如Fluent、Star-CCM+）有本质差异：它采用笛卡尔结构化网格而非非结构化网格，专为矩形盒式电子设备优化，强调多尺度热建模（mm级芯片到m级机房）与EDA数据原生集成。这种"专业化"设计决定了其硬件配置策略的独特性——内存带宽优先于浮点算力，网格处理速度优先于复杂几何建模。
一、核心技术特征与计算负载分析
1.1 笛卡尔网格CFD的计算特征
Flotherm使用六面体结构化笛卡尔网格，与通用CFD的四面体/多面体非结构网格相比，具有截然不同的计算指纹：
表格
| 计算阶段 | 技术特征 | 内存占用 | 并行效率 | 硬件依赖 |
|---|---|---|---|---|
| 网格生成 | 自动正交切割（Octree），无复杂贴体 | 低（仅存储坐标索引） | 单核（快速） | 单核高频CPU |
| 离散方程建立 | 有限体积法（FVM），5/7点模板 | 中（稀疏带状矩阵） | 中等（区域分解） | 内存带宽（>200GB/s） |
| 迭代求解 | SIMPLE/PISO算法，压力-速度耦合 | 高（存储多组场变量） | 高（多核加速比80%+） | 多核CPU（32核+） |
| 瞬态分析 | 时间步进（显式/隐式），多时间尺度 | 极高（存储每个时间步） | 中等（时间步串行） | 大容量内存/高速存储 |
1.2 多尺度热建模的负载差异
芯片级（Chip Level）：
-
网格规模：10万-100万单元（含芯片内部打线、基板走线）
-
物理现象：导热主导（固体传热），自然对流（微弱）
-
计算特征：矩阵条件数好，收敛快（<100次迭代），但需处理Compact Thermal Model (CTM)热阻网络耦合
PCB板级（Board Level）：
-
网格规模：500万-2000万单元（多层PCB铜箔、过孔、器件）
-
物理现象：强制对流（风扇）、辐射、导热各向异性（X/Y向铜层vs Z向FR4）
-
计算特征：各向异性导热系数（k_x=400 W/mK, k_z=0.3 W/mK）增加矩阵病态程度，需更多迭代步
系统/机柜级（System/Chassis Level）：
-
网格规模：5000万-2亿单元（多板卡、风道、电源模块）
-
物理现象：湍流（k-ε模型）、多风机耦合、气流短路/回流
-
计算特征：湍流模型增加非线性，多风机Q-P曲线耦合需 Picard 迭代，内存需求爆炸式增长
数据中心级（Data Center Level）：
-
网格规模：5亿+单元（机柜排、冷热通道、空调CRAC）
-
物理现象：浮力驱动流（Boussinesq假设）、大规模回流
-
计算特征：需开启辐射模型（DO或S2S）， view factor计算占用大量内存，建议采用子模型嵌套（Submodeling）策略
二、软件生态系统与安装配置
2.1 核心软件栈清单
| 软件层级 | 组件 | 版本要求 | 功能定位 |
|---|---|---|---|
| 核心求解 | Siemens Simcenter Flotherm | 2310/2404+ | 电子热仿真主程序（含FLOPACK封装库） |
| Flotherm XT | 2404+ | 复杂几何处理（支持CAD导入，非笛卡尔网格） | |
| EDA接口 | FloEDA Bridge | 集成于Flotherm | PCB数据导入（支持Cadence, Mentor, Zuken） |
| ODB++ / IPC-2581 | 标准格式 | PCB层叠与铜分布数据交换 | |
| CAD集成 | FloMCAD Bridge | 集成 | 机械结构导入（Creo, SolidWorks, NX） |
| Simcenter 3D (NX) | 2312+ | 与Teamcenter PLM集成 | |
| 热阻建模 | FLOPACK | 集成 | IC封装热阻库（JEDEC标准） |
| 优化工具 | Command Center | 集成 | 参数化扫描与优化（DOE） |
| 脚本扩展 | Tcl/Tk / Python API | 8.6+/3.9+ | 自动化建模与批处理 |
2.2 操作系统与环境配置
Windows 11 Pro for Workstations（推荐用于热设计工程师桌面端）：
powershell
# 1. 安装Flotherm 2310（以管理员身份运行Setup.exe） # 2. 配置License（FlexNet或Siemens PLM Licensing） # 3. 设置高性能电源模式 powercfg /setactive 8c5e7fda-e8bf-4a96-9a85-a6e23a8c635c # 4. 优化虚拟内存（用于大规模瞬态分析） # 系统属性→高级→性能设置→高级→虚拟内存→自定义大小 # 初始值：物理内存×1.5，最大值：物理内存×3（对于瞬态分析需TB级页面文件） # 5. 关闭超线程（Hyper-Threading）以提升CFD稳定性（部分版本推荐） # BIOS设置或bcdedit /set hypervisorlaunchtype off # 6. 设置临时文件路径（求解过程产生大量临时文件） setx TEMP "D:\Temp\Flotherm" /M
setx TMP "D:\Temp\Flotherm" /M
Linux RHEL 8.6+（推荐用于服务器集群）：
bash
# 安装依赖库 sudo yum install libXtst libXScrnSaver libpng12 libnsl2 motif # 设置共享内存（对于大规模并行求解） echo 'kernel.shmmax = 68719476736' >> /etc/sysctl.conf # 64GB共享内存段 echo 'kernel.shmall = 4294967296' >> /etc/sysctl.conf sysctl -p # 配置NFS存储（用于数据中心级模型共享） mount -t nfs storage-server:/flotherm-projects /mnt/flotherm # 设置求解器堆栈大小 unlimited（防止大型模型栈溢出） ulimit -s unlimited ulimit -m unlimited # 内存使用无限制三、分场景硬件配置推荐
3.1 芯片-封装级热分析工作站（器件工程师）
应用场景：IC封装热阻提取（Junction-to-Case, Junction-to-Ambient），芯片结温预测，CTM模型生成 计算特征：网格规模小（<100万），但需频繁参数扫描（不同功耗、不同环境温度），重视单核性能与快速网格重建
yaml
配置代号: Flotherm-Chip-Analyzer 定位: 芯片封装热特性分析与CTM提取 核心组件: CPU: Intel Core i9-14900KS (24核32线程, 6.2GHz单核睿频) - 关键优势: 高主频加速网格重生成（每次几何修改后<10秒重建） - 适用: 频繁交互式建模与快速求解（单次稳态<5分钟） 内存: 64GB DDR5-7200 (2×32GB, 双通道) - 容量依据: 100万网格×10变量×8字节≈80MB，64GB支持大量并发参数研究 存储: - 系统盘: 1TB PCIe 4.0 NVMe (Windows+Flotherm安装) - 数据盘: 2TB PCIe 4.0 NVMe (封装库与项目文件) - 特性: 高随机IOPS，支持快速加载FLOPACK库（10,000+封装模型） 显卡: NVIDIA RTX A2000 12GB (专业卡, 单槽) - 用途: 3D后处理（温度云图、流线显示），支持双屏（建模+结果） - 稳定性: 专业卡驱动经过ISV认证，避免结果渲染错误 系统: Windows 11 Pro 外设: 双24寸显示器（1920×1200，适合长列表显示）
配置逻辑：芯片级分析强调快速迭代，6.2GHz单核性能确保在FloTHERM中拖拽器件、修改功耗后，网格即时更新；12GB专业显卡确保在处理芯片内部精细结构（如键合线、铜柱）时，3D旋转无卡顿。
3.2 PCB-系统级热设计工作站（硬件工程师）
应用场景：服务器主板、通信设备、功率电子散热设计，含多PCB、散热器、风机的系统级分析 计算特征：中等规模网格（1000万-5000万），需处理各向异性导热（PCB层叠）与风机P-Q曲线耦合
yaml
配置代号: Flotherm-System-Designer 定位: 复杂电子系统热设计验证与优化 核心组件: CPU: AMD Ryzen Threadripper PRO 7975WX (32核64线程, 4.0GHz基础, 5.3GHz Boost) - 并行优势: 32核处理5000万网格SIMPLE算法迭代，加速比可达28倍（接近线性） - 内存通道: 八通道DDR5，提供>400GB/s带宽，加速稀疏矩阵求解 内存: 256GB DDR5-4800 ECC REG (8×32GB) - 需求分析: - 5000万网格×5变量（u,v,w,p,T）×8字节≈2GB/迭代 - 需存储3-4组迭代历史（多重网格算法）≈8GB - 预留10倍余量用于瞬态分析或参数扫描 存储系统: - 系统层: 2TB NVMe Gen5 (Samsung 990 EVO Plus, 读取14GB/s) - 项目层: 4TB NVMe Gen4 (Intel DC P4510, 企业级耐久) - 归档层: 8TB SATA SSD (RAID 0, 历史项目备份) - 关键: 瞬态分析每个时间步输出结果（100步×500MB=50GB），需高速写入 显卡: NVIDIA RTX A4000 16GB - 双屏支持: 4K@60Hz，同时显示FloTHERM Project Manager与Visualization窗口 网络: 10GbE (快速同步EDA数据，如Allegro PCB文件)
配置逻辑：系统级分析进入多核并行甜点区，32核Threadripper的八通道内存架构完美匹配CFD求解器的内存带宽饥渴；256GB内存支持在内存中完成参数化扫描（Command Center），避免频繁磁盘交换。
3.3 数据中心-机房级热仿真服务器（企业级）
应用场景：IDC机房气流组织（CFD）、液冷系统设计、储能集装箱热管理 计算特征：超大规模网格（2亿+），长瞬态分析（小时级物理时间），需分布式并行或大共享内存
yaml
配置代号: Flotherm-DataCenter-Server 定位: 超大规模设施热管理与数字孪生 核心组件: CPU: 2× Intel Xeon Platinum 8490H (120核240线程, 1.9GHz基础, 3.5GHz睿频) - 选择理由: - 120核处理2亿网格（数据中心全尺度） - 支持Intel Optane Persistent Memory（可用于超大型模型） - 特性: AVX-512指令集加速浮点运算（密度计算） 内存: 1TB DDR5-4800 ECC (16×64GB, 双路八通道) - 需求: 2亿网格×10变量×8字节=16GB/迭代，考虑多重网格与瞬态存储需>512GB - 扩展: 可升级至2TB（处理含辐射的瞬态分析） 存储阵列: - 超高速层: 3.84TB Intel P5800X Optane (写入寿命60DWPD，瞬态结果频繁写入) - 高速层: 8TB Samsung PM9A3 NVMe (U.2接口，读取7GB/s) - 容量层: 20TB HDD RAID6 (项目归档，冷数据) 加速卡: Intel Data Center GPU Flex 170 (可选) - 用途: 加速辐射View Factor计算（光线追踪算法），相比CPU快10倍 网络: 2× 100GbE (Mellanox ConnectX-6) - 用途: 与BIM系统（如Revit）数据交换，实时传感器数据接入（数字孪生） 系统: RHEL 8.6 + Siemens PLM Teamcenter集成 机箱: 4U机架式，2000W冗余电源
配置逻辑：数据中心级Flotherm模型涉及辐射换热（机柜表面红外辐射），View Factor计算复杂度O(N²)，1TB内存确保可存储完整辐射矩阵；Optane SSD的超高写入耐久性（60 DWPD）应对瞬态分析中每分钟数GB的结果文件写入。
3.4 液冷与先进散热仿真工作站（前沿研发）
应用场景：浸没式液冷、两相流（蒸发/冷凝）、微通道冷板设计 计算特征：多相流与相变引入强非线性，需更密网格（界面捕捉）与更小时间步
yaml
配置代号: Flotherm-LiquidCooling-Advanced 定位: 先进液冷技术仿真与两相流分析 核心组件: CPU: AMD Ryzen Threadripper PRO 7995WX (96核192线程, 5.1GHz Boost) - 高频需求: 两相流求解器收敛性差，需高频单核加速迭代 内存: 512GB DDR5-5600 (12通道，理论带宽>800GB/s) - 关键: 两相流需存储密度场、体积分数场，内存占用是单相流的3倍 存储: - 系统: 2TB NVMe Gen5 - 数据: 8TB NVMe RAID 0 (分条存储大容量瞬态结果) 显卡: NVIDIA RTX 6000 Ada 48GB - 用途: 实时显示两相流界面（气液界面追踪），大显存支持超大数据集可视化 特殊配置: - 液冷散热: CPU+GPU均采用一体式水冷，确保长时间满载不降频 - 环境控制: 机房精密空调（22±1℃），防止高温环境模拟时硬件过热四、性能优化与最佳实践
4.1 网格策略与内存优化
局部加密（Local Grid）：
-
对芯片热点区域使用Fine Grid（网格步长0.1mm），外围区域Coarse Grid（5mm），内存占用可减少70%
-
启用SmartParts（智能元件）：用经验关联式替代细小鳍片网格（如散热器鳍片用Compact Model）
并行求解调优：
tcl
# Flotherm Command Center脚本示例：优化并行设置 set numCPUs [expr {min(32, [lindex [getSystemInfo processors] 0])}] setSolverSetting Parallel "Domain Decomposition" $numCPuts setSolverSetting Parallel "Grid Partitioning" "Metis" # 图分割算法优化负载均衡4.2 瞬态分析存储优化
-
启用Resample：仅保存关键时间步（如每10个计算步保存1次），减少存储占用90%
-
使用Difference Mapping：只存储与初始状态的温差，而非绝对温度（浮点压缩）
五、成本效益与扩展建议
| 应用层级 | 推荐配置 | 关键投资点 | ROI指标 |
|---|---|---|---|
| 芯片封装 | i9-14900K + 64GB | 单核高频 | 模型设置时间减少50% |
| PCB系统 | Threadripper 32核 + 256GB | 多核并行+内存带宽 | 单次求解<2小时（vs overnight） |
| 数据中心 | 双路Xeon + 1TB内存 | 大内存+Optane存储 | 支持数字孪生实时更新 |
关键洞察：
-
网格即内存：Flotherm的笛卡尔网格虽比非结构网格内存效率高，但数据中心级模型仍易耗尽内存。建议内存容量=预估网格数×20字节（安全余量）。
-
存储决定瞬态可行性：瞬态分析（如手机快充温升曲线）产生TB级数据，投资PCIe 4.0/5.0 SSD的回报高于升级CPU。
-
EDA接口速度：与Cadence/Mentor的数据交换瓶颈常在网络延迟（读取大型ODB++文件），建议本地存储EDA数据而非NAS。
在这个芯片功耗突破1000W、液冷成为标配的时代，Flotherm已从"后期验证工具"转变为"热架构决策中枢"。配备正确的硬件基础设施，你的热仿真工作站将能驾驭从5nm芯片结温到5000㎡数据中心气流的全尺度热设计挑战，让"过热降频"成为历史名词
