CST2021电磁仿真计算工作站、集群硬件配置推荐22v3
本方案中硬件配置推荐做调整、优化，调整时间：2022年7月，新配置技术特点：
1 个别配置进一步优化（cpu架构调整、双卡增加nvlink链接），全面性能提升
2 增加Nvidia A100+水冷方案，计算规模更大
3 整体价格下调
主要内容
（1）时域算法完美工作站硬件配置推荐
（2）时域+频域算法完美工作站硬件配置推荐
（3）CST电磁仿真多机集群硬件配置推荐
（一）CST Studio Suite2021硬件配置推荐
本方案是2021年第四季度最新针对CST Studio Suite 2021电磁仿真计算软件应用硬件配置，我们提供从单台多GPU工作站、双机直连、多机集群的全部方案，满足CST Studio suite最新技术支持和不同算法的计算架构最新最快，是CST Studio suite完美硬件解决方案
1.1 CST Studio Suite 2021推荐硬件配置原则
CPU 1颗、2颗、4颗，总核数控制在32核以内，频率尽可能高频，3.0GHz以上
GPU 图卡和GPU计算卡分离（图卡配一块，GPU卡支持1~8块）
支持Nvidia图卡以及双卡Nvlink加速、AMD专业图卡加速
使用PCIe 4.0 x16插槽
内存 内存带宽最大化，目前能提供的
1颗架构双通道，8通道，
2颗cpu架构，16通道，
4颗cpu架构，24通道
散热: 无论是CPU还是GPU，其良好的散热是其性能发挥的关键
硬盘：推荐高速缓存盘采用PCIe接口固态卡

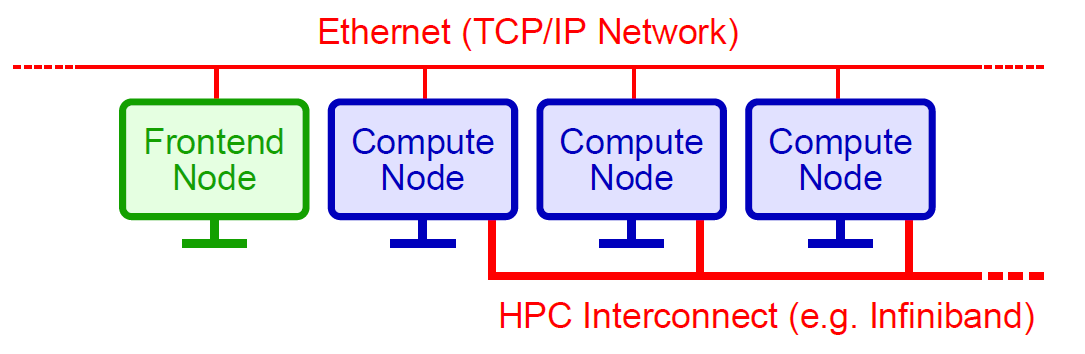

1.2 多机集群
通过网络组成多机集群、支持CPU、GPU计算
1.3 CPU、GPU、多机集群支持CST2021 求解器（算法）列表
|
No |
求解器种类 |
分类 |
规模划分 |
求解器 |
CPU 计算 |
GPU 加速 |
MPI |
|
1 |
Time Domain Solver 时域求解器 |
电大
|
50-500个波长 |
T-HEX-solver |
支持 |
单精度 |
支持 |
|
TLM-solver |
|||||||
|
2 |
Frequency Domain solver 频域求解器 |
电中 |
5-50个波长 |
FEM |
支持 |
支持 |
|
|
3 |
Eigenmode Solver 本征模求解器 |
电小 |
<5个波长 |
AKS |
支持 |
|
|
|
JDM |
|||||||
|
4 |
IntegralEquation Solver 积分方程求解器 |
电小 |
<5个波长 |
direct solver |
支持 |
双精度 |
支持 |
|
MLFMM |
|||||||
|
5 |
Asymptotic Solver 高频渐进求解器 |
超电大 |
>500个波长 |
|
支持 |
双精度 |
|
|
6
|
Multilayer Solver 多层平面矩量法求解器 |
|
|
M-solver |
支持 |
双精度 |
|
|
7 |
Particel-In-Cell |
|
|
PIC-solver |
支持 |
双精度 |
支持 |
|
8 |
Electrostatic Particle-In-Cell |
|
|
Es-PIC-solver |
支持 |
单卡/双精度 |
|
|
9 |
Conjugate Heat Transfer Solver 共轭传热解算器 |
|
|
CHT-Solver |
支持 |
双精度 |
|
#p#page_title#e#
（二）CST 电磁仿真图形工作站、集群--UltraLAB机型介绍
UltraLAB配备intel最新Xeon3代可扩展处理器、Nvidia 3代RTX GPU计算架构，其优异的计算性能，彻底消除CPU、GPU、内存带宽、硬盘在性能、容量、带宽的瓶颈，提供完美硬件配置，确保电磁仿真软件完美运行, 更快, 更强大

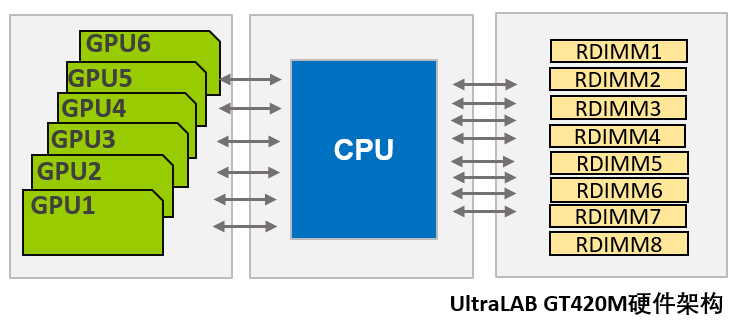

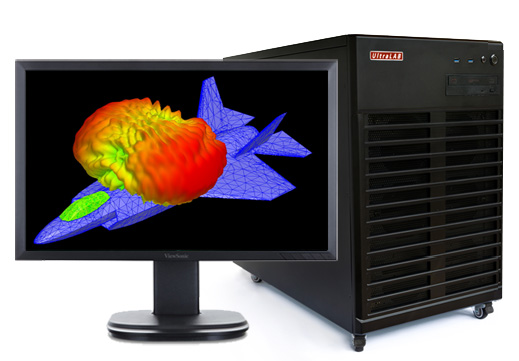

机型1 图灵超算工作站UltraLAB GT420M
配备1颗Xeon 3代处理器
支持最大6块nvidia RTX 3代GPU异构超算处理器
提供6个PCIe 4.0 X16全速接口
内存8通道
使时域算法（FIT）GPU加速计算，具有最小成本，最大GPU算力特点

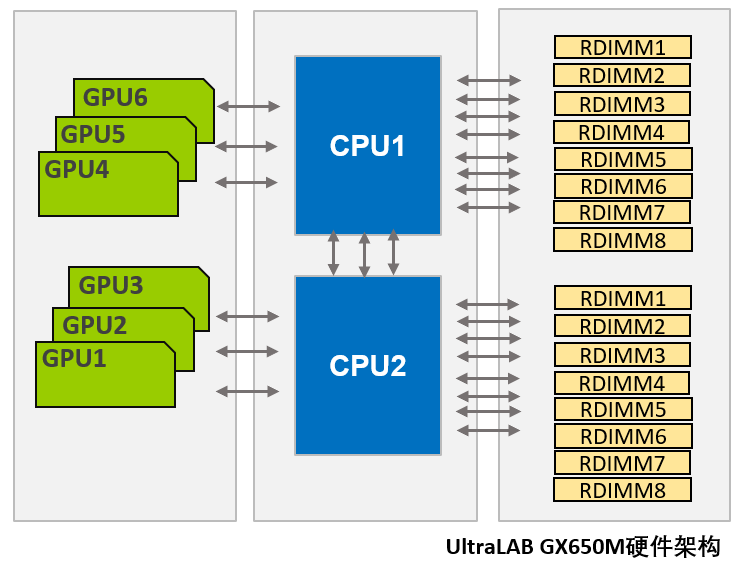

机型2 图灵超算工作站UltraLAB GT650M
配备2颗Xeon 3代处理器
内存16通道
支持最大6块nvidia RTX 3代GPU异构超算处理器
提供6个PCIe 4.0 X16全速接口
整体架构满足频域、时域算法（FIT）计算，全能型计算架构

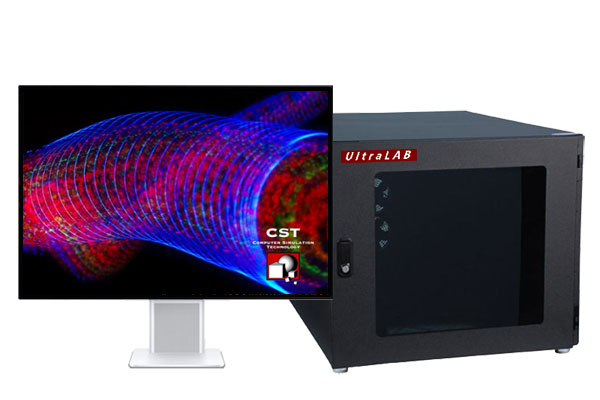

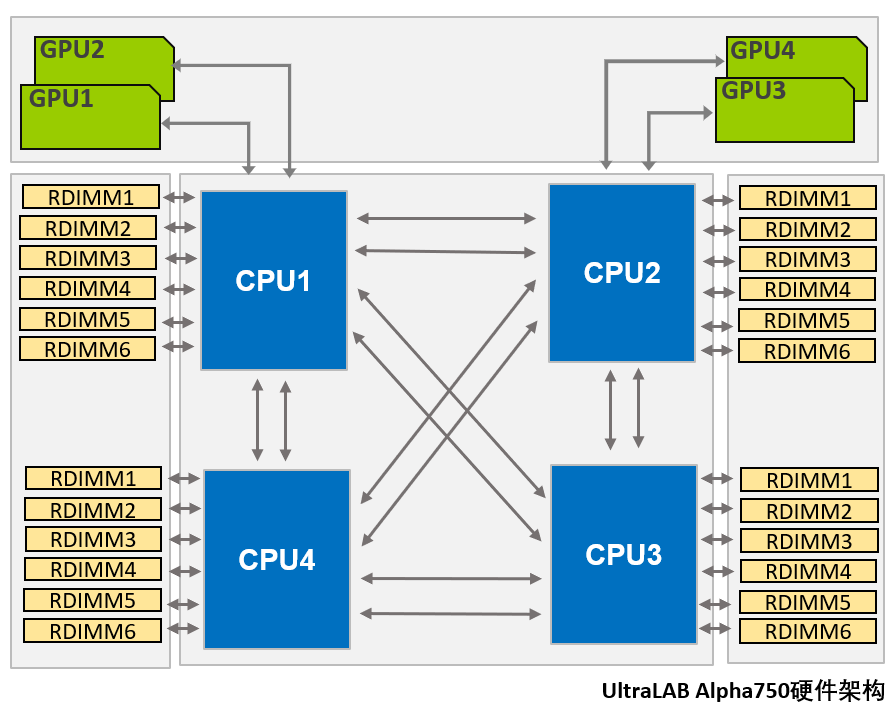

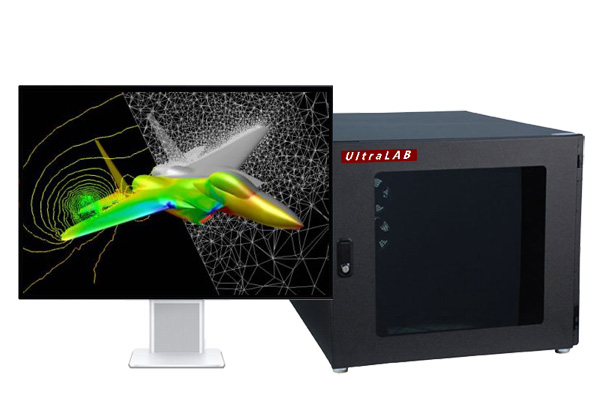

机型3 超级图形工作站UltraLAB Alpha750
配备4颗Xeon 二代/三代高频处理器（最大112核）
支持最大3块nvidia RTX 3代GPU异构超算处理器
内存24通道
整体架构满足超大规模的频域、时域算法计算，满足多个程序同步计算需求，满足极致性能计算，这是一款超大规模全能型多用途计算设备
#p#page_title#e#
（三）UltraLAB基于CST Studio Suite工作站、集群配置推荐
3.1 基于CST Studio Suite时域算法完美硬件配置推荐(22v3)
|
No |
货物名称 |
型号 |
GPU算力(FP32) /网格数 |
单价 |
备注 |
|
|
|
1 |
UltraLAB AX420 13764-PAC |
Xeon 银牌4314处理器(16核3.7Ghz)/RTX A4000 16GB/64GB DDR4 2666 RDIMM /QuadroT400/1TB PCIeSSD系统盘/4TB SATA/塔式(2000w)/23寸图显 |
19Tops/1.6亿 |
38800 |
高效型 |
||
|
2 |
UltraLAB AX420 140128-PBD |
Xeon银牌4316处理器(20核4.0Ghz)/RTX A5000 24GB/128GB DDR4 2666 RDIMM/QuadroT400/2TB PCIeSSD系统盘/6TB SATA/塔式(2000w)/23寸图显 |
28Tops/2.4亿 |
59500 |
加强型 |
||
|
3 |
UltraLAB EX650i 237256-PBE |
2*Xeon 银牌4314处理器(32核3.7Ghz )/RTX A6000 48GB /256GB DDR4 RDIMM /QuadroT400/2TB PCIeSSD系统盘/6TB SATA/塔式(2000w)/23寸图显 |
40Tops/4.8亿 |
95500 |
高速型 |
||
|
4 |
UltraLAB EX650 239256-PB2D |
2颗xeon银牌4316处理器(40核3.7Ghz )/2块RTX A5000 24GB(nvlink) /256GB DDR4 RDIMM/QuadroT400/2TB PCIeSSD系统盘/8TB SATA/塔式(2000w)/23寸图显 |
55Tops/4.8亿 |
120000 |
完美型 |
||
|
5 |
UltraLAB EX650 240256-PB2E |
2颗xeon银牌4316处理器(40核4.0Ghz )/2块RTX A6000 48GB(nvlink) /256GB DDR4 RDIMM/QuadroT400/3.84TB SSD系统盘/16TB SATA/塔式(2000w)/23寸图显 |
80Tops/9.6亿 |
168000 |
完美加速型 |
||
| 6 | UltraLAB EX650 240256-PBA |
2颗xeon银牌4316处理器(40核4.0Ghz )/1块Nvidia A100 80GB +水冷/256GB DDR4 RDIMM/QuadroT400/3.84TB SSD系统盘/16TB SATA/塔式(2000w)/27寸4K图显 |
20Tops/8.0亿 |
195000 | 多用途型 | ||
| 7 | UltraLAB EX650 240256-PBA |
2颗xeon银牌4316处理器(40核4.0Ghz )/2块Nvidia A100 80GB（nvlink）+水冷/512GB DDR4 RDIMM/QuadroT400/7.68TB SSD系统盘/16TB SATA/塔式(2000w)/27寸4K图显 |
20Tops/8.0亿 |
326000 | 多用途增强型 | ||
| 8 | UltraLAB Alpha730 441768-PCE |
4颗xeon金牌6246处理器(48核4.1Ghz )/RTX A6000 48GB /768GB DDR4 RDIMM/RTX A2000 /960GB SSD系统盘/4TB PCIeSSD/16TB SATA/塔式(2000w)/27寸4K图显 |
40Tops/4.8亿 |
289000 | cst时域 、有限元法极致性能型 | ||
|
9 |
UltraLAB Alpha750 433768-PCE |
4颗xeon金牌5320H处理器(80核3.3Ghz )/RTX A6000 48GB /768GB DDR4 RDIMM /RTX A2000/960GB SSD系统盘/4TB PCIeSSD/ 2*16TB SATA/塔式(2000w)/27寸4K图显 |
40Tops/4.8亿
|
249990 |
多任务全能加速型 |
||
| 10 | UltraLAB Alpha750 433768-PD2E |
4颗xeon金牌5320H处理器(80核3.3Ghz )/2*RTX A6000 48GB （Nvlink）/768GB DDR4 RDIMM /RTX A2000 / 960GBSSD系统盘/7.68TB PCIeSSD / 2*16TB SATA/塔式(2000w)/27寸4K图显 |
80Tops/9.6亿 |
299900 | 多任务全能增强型 | ||
|
11 |
UltraLAB Alpha750 4381T-PC2E |
4颗xeon铂金8360H处理器(96核3.8Ghz )/2块RTX A6000 48GB（Nvlink）/1.5TB DDR4 RDIMM/QuadroP2000 / 1.92TB SSD系统盘/4TB PCIeSSD/ 2*16TB SATA/塔式(2000w)/27寸4K图显 |
80Tops/9.6亿 |
450000 |
超大规模多任务全能高速型 |
#p#page_title#e#
3.2 基于CST Studio Suite全能算法完美硬件配置推荐(22v3)
|
No |
货物名称 |
型号 |
GPU算力(FP32/FP64) /网格数 |
单价 |
备注 |
|
|
|
1 |
UltraLAB AX420 13864-PAF |
Xeon 银牌4314处理器(16核3.8Ghz)/RTX A30 24GB /64GB DDR4 2666 RDIMM /QuadroT400/1TB PCIeSSD系统盘/4TB SATA/塔式(2000w)/23寸图显 |
10Tops/5Tops/ 2.4亿 |
81500 |
高效型 |
||
|
2 |
UltraLAB EX650 237256-PBV |
2*Xeon 银牌4314处理器( 32核3.7Ghz )/Tesla V100 32GB/256GB DDR4 RDIMM /QuadroT400/3.84TB PCIeSSD 系统盘/8TB SATA/塔式(2000w)/23寸图显 |
15Tops/7.4Tops/ 3.2亿 |
139900 |
增强型 |
||
|
3 |
UltraLAB EX650 240256-PBA |
2颗xeon银牌4316处理器(40核4.0Ghz )/Nvidia A100 40G+水冷 /256GB DDR4 RDIMM /QuadroT400/2TB PCIeSSD系统盘/8TB SATA/塔式(2000w)/23寸图显 |
19Tops/9.8Tops/ 4.0亿 |
165000 |
全能加速型 |
||
|
4 |
UltraLAB EX650 240256-SCA |
2颗xeon银牌4316处理器(40核4.0Ghz)/Nvidia A100 80GB+水冷/256GB DDR4 RDIMM/QuadroT400/3.84TB SSD系统盘/8TB SATA/双塔式(2000w)/23寸图显 |
19Tops/9.8Tops/ 8.0亿 |
195000 |
全能极致型 |
||
|
5 |
UltraLAB EX650 240512-SC2A |
2颗xeon银牌4316处理器(40核4.0Ghz)/2*Nvidia A100 80GB(nvlink)+水冷/512GB DDR4 RDIMM /QuadroT400/960GB SSD /3.84TB SSD/16TB SATA/双塔式(2000w)/23寸图显 |
38Tops/19.6Tops/ 16.0亿 |
326000 |
超大规模全能极致型 |
||
| 6 |
UltraLAB Alpha750 438768-PCA |
4颗xeon铂金8360H处理器(96核3.8Ghz )/Nvidia A100 80GB /768GB DDR4 RDIMM/QuadroP2000 / 1.92TB SSD系统盘/3.84TB SSD/16TB SATA/塔式(2000w)/27寸4K图显 |
19Tops/ 9.7Tfops/ 8.0亿网格 |
399990 | 多任务全能高速型 | ||
|
7 |
UltraLAB Alpha750 4381T-PCA |
4颗xeon铂金8360H处理器(96核3.8Ghz )/Nvidia A100 80GB /1.5TB DDR4 RDIMM/QuadroP2000 / 1.92TB SSD系统盘/7.68TB PCIeSSD/ 2*16TB SATA/塔式(2000w)/27寸4K图显 |
19Tops/ 9.7Tfops/ 8.0亿网格 |
435000 |
超大规模多任务极致完美型 |
#p#page_title#e#
3.3基于CST Studio Suite多机集群硬件配置推荐
集群技术特点
（1）硬件采用intel3代Xeon处理器+Nvidia3代RTX GPU领先的计算技术，分别由异构并行计算节点、管理服务器、并行存储服务器组成。
（2）是目前市场上，第一个针对电磁仿真多种算法优化设计, 并行计算节点配备高主频处理器，其性能表现远超刀片服务器。
（3）【异构并行计算节点】配备最新Xeon3代处理器，40核+16通道是频域算法电磁仿真并行计算最理想架构，同时保证高频，整个计算节点的多核并行计算，在核数与频率达到均衡，此外配备GPU计算卡，保证了时域求解的GPU加速
（4）作业调度软件针对有限元计算两个主要环节：网格自动剖分（单核计算环节）、求解器求解（多核计算环节），网格剖分环节--调用【高频服务器】处理， 求解器求解环节--调用多台【计算节点】多级多核并行计算
（5）集群性能从硬件架构、作业调度系统均比常规集群性能达到更高效。
方案1（4个计算节点）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
|
|
（一）硬件设备 |
|
||||||
|
1.1 |
计算节点 |
2颗Xeon银4316(40核@3.3GHz) /2块RTX A5000 24GB/256GB DDR4 /960GB SSD企业级/4U机架式(1000W)/56Gbps IB网卡/ |
4 |
123000 |
492000 |
|
|
|
1.2 |
存储节点 |
2颗Xeon银4210(24核2.6GHz) /192GB /480GB SSD/7.68TB高速缓存盘/56TB并行存储/4U机架式（920w冗余）/双56GB IB网卡 |
1 |
91800 |
91800 |
|
|
|
1.3 |
管理节点 |
2颗Xeon银4210(24核2.6GHz) /128GB /Quadro P2000/960GB SSD/4TB SATA /4U机架式（750w）/23寸图显 |
1 |
43000 |
43000 |
|
|
|
1.4 |
计算交换机 |
迈络思IB交换机12口@56Gbps |
1 |
35000 |
35000 |
|
|
|
1.5 |
管理交换机 |
24口千兆电口 |
1 |
3100 |
3100 |
|
|
|
1.6 |
KVM切换器 |
16口，VGA |
1 |
1590 |
1590 |
|
|
|
1.7 |
机柜 |
42U，服务器级，插排，托盘 |
1 |
5500 |
5500 |
|
|
|
|
|
|
|
|
|
|
|
|
（二）集群系统 |
|
||||||
|
2.1 |
操作系统 |
|
|
|
|
|
|
|
2.2 |
作业调度软件 |
UltraLAB PSS作业调度软件（4节点） |
1 |
40000 |
40000 |
|
|
|
2.3 |
求解器 |
|
|
|
|
||
|
|
|
|
|
|
|
||
|
合计： |
柒拾壹万壹仟玖佰玖拾 |
¥711,990 |
|||||
方案2（8个计算节点）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
|
|
（一）硬件设备 |
|
||||||
|
1.1 |
计算节点 |
2颗Xeon银4316(40核@3.3GHz) /2块RTX A5000 24GB/256GB DDR4 /960GB SSD企业级/4U机架式(1000W)/56Gbps IB网卡/ |
7 |
123000 |
861000 |
|
|
|
1.2 |
存储节点 |
2颗Xeon银4210(24核2.6GHz) /192GB /480GB SSD/7.68TB高速缓存盘/56TB并行存储/4U机架式（920w冗余）/双56GB IB网卡 |
1 |
91800 |
91800 |
|
|
|
1.3 |
管理节点 |
2颗Xeon银4210(24核2.6GHz) /128GB /Quadro P2000/960GB SSD/4TB SATA /4U机架式（750w）/23寸图显 |
1 |
43000 |
43000 |
|
|
|
1.4 |
计算交换机 |
迈络思IB交换机12口@56Gbps |
1 |
35000 |
35000 |
|
|
|
1.5 |
管理交换机 |
24口千兆电口 |
1 |
3100 |
3100 |
|
|
|
1.6 |
KVM切换器 |
16口，VGA |
1 |
1590 |
1590 |
|
|
|
1.7 |
机柜 |
42U，服务器级，插排，托盘 |
1 |
5500 |
5500 |
|
|
|
|
|
|
|
|
|
|
|
|
（二）集群系统 |
|
||||||
|
2.1 |
操作系统 |
|
|
|
|
|
|
|
2.2 |
作业调度软件 |
UltraLAB PSS作业调度软件（7节点） |
1 |
70000 |
70000 |
|
|
|
2.3 |
求解器 |
|
|
|
|
||
|
|
|
|
|
|
|
||
|
合计： |
壹佰壹拾壹万零玖佰玖拾 |
¥1,110,990 |
|||||
方案3（10个计算节点）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
|
|
（一）硬件设备 |
|
||||||
|
1.1 |
计算节点 |
2颗Xeon银4316(40核@3.3GHz) /2块RTX A5000 24GB/256GB DDR4 /960GB SSD企业级/4U机架式(1000W)/56Gbps IB网卡/ |
10 |
123000 |
1230000 |
|
|
|
1.2 |
存储节点 |
2颗Xeon银4210(24核2.6GHz) /192GB /480GB SSD/7.68TB高速缓存盘/56TB并行存储/4U机架式（920w冗余）/双56GB IB网卡 |
1 |
91800 |
91800 |
|
|
|
1.3 |
管理节点 |
2颗Xeon银4210(24核2.6GHz) /128GB /Quadro P2000/960GB SSD/4TB SATA /4U机架式（750w）/23寸图显 |
1 |
43000 |
43000 |
|
|
|
1.4 |
计算交换机 |
迈络思IB交换机12口@56Gbps |
1 |
35000 |
35000 |
|
|
|
1.5 |
管理交换机 |
24口千兆电口 |
1 |
3100 |
3100 |
|
|
|
1.6 |
KVM切换器 |
16口，VGA |
1 |
1590 |
1590 |
|
|
|
1.7 |
机柜 |
42U，服务器级，插排，托盘 |
1 |
5500 |
5500 |
|
|
|
|
|
|
|
|
|
|
|
|
（二）集群系统 |
|
||||||
|
2.1 |
操作系统 |
|
|
|
|
|
|
|
2 |
作业调度软件 |
UltraLAB PSS作业调度软件（10节点） |
1 |
100000 |
100000 |
|
|
|
2.3 |
求解器 |
|
|
|
|
||
|
|
|
|
|
|
|
||
|
合计： |
壹佰伍拾万玖仟玖佰玖拾 |
¥1,509,990 |
|||||
上述所有配置，代表最新硬件架构，同时保证是最完美，最快，如有不符，可直接退货
欲咨询机器处理速度如何、技术咨询、索取详细技术方案，提供远程测试，请联系
UltraLAB图形工作站供货商：
西安坤隆计算机科技有限公司
国内知名高端定制图形工作站厂家
业务电话：400-705-6800
咨询微信号：
