电子自动化设计与电磁仿真软件ADS硬件配置方案2020
一 ADS 自动化设计与仿真软件介绍

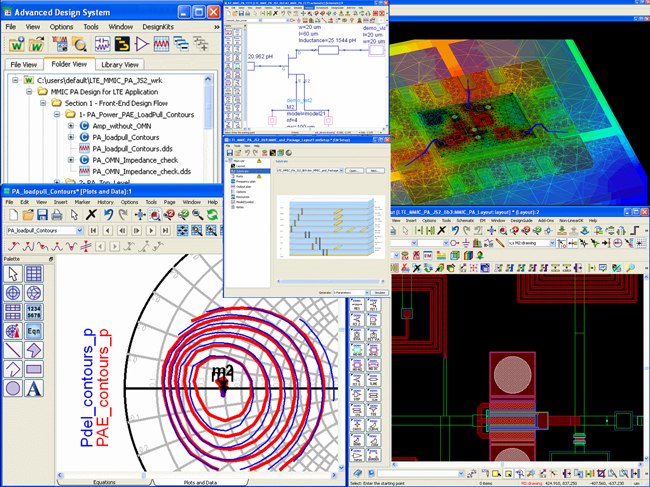

先进设计系统ADS（Advanced Design System的缩写）是Keysight（是德）的射频、微波和信号完整性和电源完整性设计平台。PathWave ADS 提供完整、综合、简单易用的 3D EM 电路和系统仿真器。设计人员可以在一个工具中执行 EM 和电路协同仿真。PathWave 将原理图、版图、电路、电热协同仿真和三种全波 3D EM 技术与集成电路（IC）、封装、层压板、PCB 和 3D EM元器件协同设计整合到了一个软件工具中，使设计人员的工作效率可以极大提高，并显著降低成本
ADS 提供了一套极其全面的仿真技术，让您可以很方便地调用。这些技术包括：S 参数、A C 分析、谐波平衡、高频SP I C E 、卷 积 、电 路 包 络、高 速 通道、K eysight P tolemy 系统数据流、Momentum 三维平面电磁以及全三维有限元电磁场求解器
二．ADS求解算法计算特点
ADS具有创新和行业领先的仿真技术：
•线性频域模拟器
•谐波平衡非线性频域模拟器
•X参数发生器模拟器
•电路包络混合时/频域非线性仿真器
•瞬态/卷积时域模拟器
•信号完整性通道模拟器
•托勒密(Ptolemy)系统模拟器
•Momentum 3D平面电磁模拟器（MoM）
•有限元全3D电磁模拟器（FEM）
2.1 矩量法（MOMentum）三维平面电磁仿真器
•使用多达 16 个内核的 64 位计算机进行的多线程仿真，容量更大，速度更快
•高级模型编辑器生成定制的参数化电磁场元器件库，可用于快速仿真和优化
•三维空间的表面电流和平面天线辐射显示
•仪器尺寸参数与电路和系统元器件的优化
•在图表中生成类似版图的元器件，可对电路或系统元器件建立无误连接
•用户可选的微波全波或快速射频准静态模式电磁仿真
•自适应频率扫描，能够自动快速地在整个仿真频段内找出全部谐振频率。
•任意多边形网格，可适应性减少网格，从而获得最佳的速度、精度和容量
•侧壁电流和耦合的厚金属分析
•任何电路或系统仿真节点的电磁激励
•在计算群上驱动 Momentum Turbo（W2343）并行仿真，可额外加速 6 倍
2.2 全波三维 FEM 电磁仿真器
•在 ADS 中快速、正确地设置电磁－电路协同仿真
•配有直接和迭代求解程序，可同时实现出色的精度和容量
•稳健高效的三维网格发生器，具有自适应网格划分功能，可提供用户指定的精度
•自适应频率扫描，使用最少的仿真频率点自动快速查找全部谐振频率
•对称平面，可加快仿真速度并提高容量
•常用结构的三维参数化元器件（例如焊线、焊珠、焊接凸点、连接器和封装），可加快三维设计输入速度，并支持对电路元器件进行几何结构扫描和协同优化
•多线程直接和迭代求解程序，只需一个许可证即可使用最多 16 个 CPU 内核
2.3 FDTD 时域有限差分求解器
FDTD方法基于整个空间中电场和磁场的体积采样。 FEM网格由四面体单元组成，而FDTD网格通常由矩形（Yee）单元构成。 FDTD方法在逐步穿越电磁场传播时跟随电磁波的过程中更新场值。结果，单个FDTD仿真可以提供超宽频率范围内的数据。
FDTD 仿真计算并行效率高，非常适合在最新的多核CPU、大型GPU卡上并行运行，在基于 NVIDIA CUDA 的 GPU 上运行。这个 GPU 拥有数百个内核，与可能只有少量内核的 CPU 相比，可以更快完成仿真。请注意，FDTD 问题越大，所需要的显存就越大。
由于FDTD能够结合各种线性和非线性材料和器件，因此可用于研究各种应用，包括：天线设计，微波电路，生物/电磁效应，EMC / EMI问题和光子学。

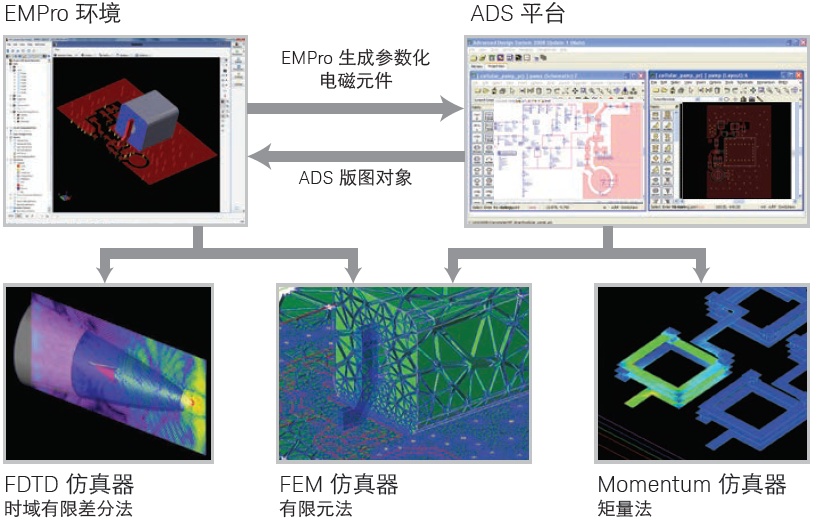

FDTD 仿真器组件提供了从 EMPro 3D EM 平台运行 FDTD 仿真的能力，与 FEM 相比，FDTD 更适合用于波长更大的结构。例如考虑到整个移动电话和人体的天线仿真，以及信号完整性应用的信道/背板仿真。
三．ADS设计与仿真硬件配置推荐
|
NO |
品牌与型号 |
配置规格 |
价格 |
|
（一) 高速设计型 |
|||
|
1.1 |
H380 14816-S5A |
4核@4.8GHz /16GB DDR4 /QuaroP620 /480GB SSD系统盘 +2TB SATA企业级/塔式(750w)/32寸-2K图显 |
16990 |
|
1.2 |
H390 14932-S5A |
6核@4.9GHz /32GB DDR4 /QuaroP620 /480GB SSD系统盘 +4TB SATA企业级/塔式(750w)/32寸-2K图显 |
19800 |
|
1.3 |
H390 14948-SAA |
8核@4.9GHz /48GB DDR4 /QuaroP620 /960GB SSD系统盘 +4TB SATA企业级/塔式(750w)/32寸-2K图显 |
24990 |
|
1.4 |
H390 15064-SAB |
10核@5.0GHz /64GB DDR4 /QuaroP1000 /960GB SSD系统盘 +4TB SATA企业级/塔式(750w)/32寸-2K图显 |
31500 |
|
（二) 设计与电磁仿真计算型（MOM/FEM算法求解型） |
|||
|
2.1 |
AX410 142128-SBB |
Intel 10代至尊处理器（18核@4.2GHz ）/ 128GB DDR4 /QuaroP1000 /1.9TB SSD系统盘 +6TB SATA企业级/塔式(750w)/32寸-2K图显 |
43900 |
|
2.2 |
EX630i 241192-SBB |
2颗Xeon G6246处理器（24核@4.1GHz ）/ 192GB DDR4 /QuaroP1000 /1.9TB SSD系统盘 +8TB SATA企业级/塔式(865w)/32寸-2K图显 |
97500 |
|
2.3 |
Alpha730 441256-MBB |
4颗Xeon G6246处理器（48核@4.1GHz ）/ 256GB DDR4 /Quadro P2000 /2TB M2.SSD系统盘+10TB SATA企业级/双塔式(1600w冗余)/32寸-2K图显 |
199990 |
|
2.4 |
Alpha730 443384-PCC |
4颗Xeon G6256处理器（48核@4.3GHz ）/ 384GB DDR4 /RTX4000 /4TB Pcie-SSD系统盘+10TB SATA企业级/双塔式(1600w冗余)/32寸-2K图显 |
235000 |
|
（三) FDTD算法计算型 |
|||
|
3.1 |
EX630i 228192-SAB |
2颗Xeon G5218处理器（32核@2.8GHz ）/ 192GB DDR4 /QuaroP1000 /1.9TB SSD系统盘 +6TB SATA企业级/塔式(865w)/32寸-2K图显 |
59990 |
|
3.2 |
EX630i 232192-SAB |
2颗Xeon G6248处理器（40核@3.2GHz ）/ 192GB DDR4 /QuaroP2000 /1.9TB SSD系统盘 +6TB SATA企业级/塔式(865w)/32寸-2K图显 |
86000 |
|
3.3 |
EX630i 235384-SAB |
2颗Xeon G6248R处理器（48核@3.5GHz ）/ 384GB DDR4 /QuaroP2000 /1.9TB SSD系统盘 +6TB SATA企业级/塔式(865w)/32寸-2K图显 |
99990 |
|
3.4 |
EX630i 232384-MAB |
2颗Xeon G6258R处理器（56核@3.2GHz ）/ 384GB DDR4 /QuaroP2000 /2TB M2.SSD系统盘 +10TB SATA企业级/塔式(865w)/32寸-2K图显 |
123000 |
|
（四) 多用户/多任务计算型 |
|||
|
4.1 |
Alpha730 428256-PCA |
4颗Xeon 金5218处理器（64核@2.8GHz ）/ 256GB DDR4 /Quadro P1000 /4TB Pcie-SSD系统盘+10TB SATA企业级/柜式(1600w冗余)/27寸-4K图显 |
135000 |
|
4.2 |
Alpha730 432384-PCA |
4颗Xeon 金6248处理器（80核@3.2GHz ）/ 384GB DDR4 /Quadro P1000 /4TB Pcie-SSD系统盘+10TB SATA企业级/柜式(1600w冗余)/27寸-4K图显 |
185000 |
|
4.3 |
Alpha730 435768-PCC |
4颗Xeon 白金8268处理器（96核@3.5GHz ）/ 768GB DDR4 /RTX4000 /4TB Pcie-SSD系统盘 +12TB SATA企业级/柜式(1600w冗余)/27寸-4K图显 |
299990 |
|
4.4 |
Alpha730 432768-PCC |
4颗Xeon 白金8280处理器（112核@3.2GHz ）/ 768GB DDR4 /RTX4000 /4TB Pcie-SSD系统盘 +16TB SATA企业级/柜式(1600w冗余)/27寸-4K图显 |
399990 |
上述所有配置，代表最新硬件架构，同时保证是最完美，最快，如有不符，可直接退货
欲咨询机器处理速度如何、技术咨询、索取详细技术方案，提供远程测试，请联系
