电视台苹果非编网络编辑系统方案
电视节目的后期制作、包装和合成在数字视频技术推动下，正经历高速发展的过程。各种新的软硬件产品不断出现，新技术的应用在提高了制作、包装、合成的质量和速度的同时，还把单独的工作站组成了一个多工作人员可以同时协同工作的制作流程网络体系，共享的制作包装网络强大资源，极大的提高了工作效率。
随着数字高清节目逐渐提到播出的日程上来，无压缩标清节目的广泛制作播出，电视台、节目频道的节目制作包装提出了更新的要求，因此根据电视台的整体运营要求以及栏目设置、制作要求，我们利用Apple在视音频领域产品的全面解决方案，以极高的稳定性、先进的网络构架技术、世界最新的视音频技术为基础，经过认真细致的系统分析，提供了具体适合电视台全面节目制作、包装和合成最优化的节目制作包装合成系统网络解决方案。

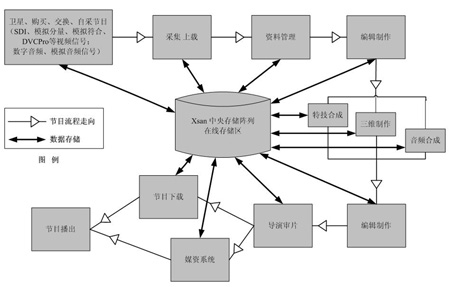

电视台制作中心视音频系统工作流程图：

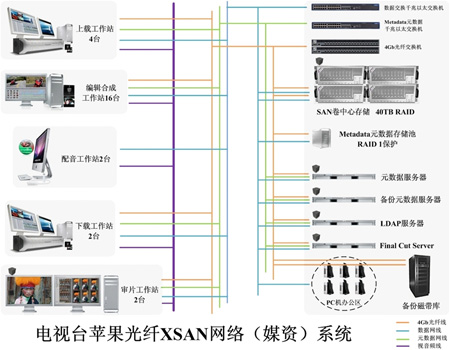

电视台苹果XSAN光纤媒资系统整体方案拓扑图：
本方案中SAN管理软件采用Apple Xsan 2.0，Xsan 2.0是企业级的存储解决方案，提供跨平台SAN文件系统，完全使用FC Direct I/O功能，不在SAN网络中使用TCP/IP及NFS方式共享文件。特别适用于音视频编辑，高性能计算，特效制作等高数据量传输环境。客户端与MDC服务器通过Ethernet传输控制信息。
电视台制作中心的节目来源多，节目制作包装合成网络系统通过Xsan 2.0管理软件能够满足各种来源和信号节目的制作、包装合成，互相之间共享数据，各个功能系统之间（非线性编辑系统、特技包装合成系统、音频制作合成系统和DVD创作和发行等），以及将来的高清节目的制作，要求各职能系统协同合作，共享网络存储空间。
Xsan 2.0是企业级的存储网络解决方案。它安装在每个直连在SAN网络的主机上，将整个或部分挂接在SAN网络上的FC磁盘阵列的存储空间形成一个单一文件系统，使得每个主机都可以以FC的高速度同时访问同一文件。用户可以访问并共享其他用户的数据，而无需考虑是什么介质或其所处的是哪台主机。
通过Xsan 2.0存储网络，支持海量集群节点访问同一份数据或素材，相比通过NAS来实现数据共享，访问速度提高5-10倍，而且可以根据需要随时扩展。目前MAC OS X平台上运行的生物基因组分析系统、Shake集群渲染系统、高性能科学运算系统都可以无缝迁移到Xsan 2.0存储网络上去。
通过Xsan 2.0提供的共享存储网络，我们可以非常方便的实现文件服务器，流媒体服务器的集群，从而获得更好的性能和更高的可靠性。
Final Cut Server服务器，其功能主要是作为SAN共享服务器和媒资管理服务器兼转码服务器来使用，主要作用是通过XSAN 2.0管理软件作为仲裁服务器给光纤网络中的各个结点共享大容量中心存储，同时还安装了Final Cut Server媒资管理兼转码软件能够做为一个光纤或以太网络的媒体资产管理服务器。
Final Cut Server 是 Final Cut Pro 中剪辑工作流程的完美扩展。从 Final Cut Server 将媒体资产拖入 Final Cut Studio 的任何一个软件中。利用 Final Cut Server 整理 Productions，包括 Final Cut Pro 项目的任意组合、粗略剪切序列、媒体资产、作品文件等。或者在 Final Cut Server 中创建 Final Cut Pro 项目，检验后开始剪辑；当你核对好以后，目录将会自动更新。
不管你是要剪切广告、剪辑长片还是赶制晚间新闻，Final Cut Server 都将帮你在协同工作时更快捷更灵活。
系统整体设计目标：
1、先进性： 在成本可以接受的范围内提高工作人员的效率，我们使用了目前最先进的硬件技术：64位多处理器、光纤存储网络、RAID高速冗余、千兆网卡、远程图形界面管理。这些高新技术的使用可以大大提高工作的效率，减少操作等待的时间。 同时使用服务器双机切换技术还可以避免服务器宕机的影响，避免整个存储网络瘫痪造成的损失。
由于制作包装网络需要大量使用各种特效和合成处理，所以对软件的功能要求很高，而Final Cut Pro 6、Shake 4、Motion 3、Logic Studio、DVD Studio Pro、Color等软件均是业界顶尖软件系统，通过多个版本的升级，一直保持着同行业中的领先地位。 #p#page_title#e#
2、实用性： 图形化的操作界面和中文化的软件，部分主要的英文软件有相应的各种中文培训教材，使整套系统可以轻易的上手。硬件和Final Cut Pro 6、Shake 4、Motion 3、Logic Studio、DVD Studio Pro、Color等软件平台均源于同一公司开发的系统确保软件最优化运行。
整个架构在设计上本着以人为本，以实用为本的原则，在深入了解和充分理解了广电行业的应用和需求的基础上，使用更适用于媒体行业、更遵从于业界标准的和更简单易用的网络工作流程和数字媒体资产管理。
3、可靠性： 系统在设计上采用高可用性技术、磁盘冗余RAID技术、硬件设备冗余技术等必要手段，可实现系统长期稳定、不间断运行，最大限度地满足用户长期使用和管理要求。
4、安全性： 系统的稳定直接关系到数字节目平台的制作效率。采用几乎不受病毒侵扰的UNIX操作系统、软件方式的系统镜像、双端口光纤通道网络、千兆以太网卡、硬件方式的RAID 0, 1, 3, 5，6和无单点故障的冗余阵列确保整个系统设计的安全性。
5、开放性： 系统具备开放的体系结构和用户接口，便于新设备的使用，硬件设备具有多种规格的标准接口和通信协议（如：USB 2.0, FireWire 400, FireWire 800, 4Gb Fibre Channel, TCP/IP 传输协议等），可以兼容不同厂家的产品和设备。软件使用标准的开发系统架构，有很好的可开发性。
整套系统为基于开放的标准、文件级的访问，在融入媒资系统时，可以安装多种数据库的客户端，建立相应的媒体数据库，包括：oracle、sybase、mysql等数据库都支持该系统。同时该系统输出的MPEG2和MPEG4格式媒体可以被媒资系统管理，或者转码为其它开放格式的媒体文件，符合开放的标准，为跨制作平台提供了方便。
6、经济性： 在满足需求的同时，选择高性价比的产品是非常重要的，苹果公司的Final Cut Pro 6、Shake 4、Motion 3、Logic Studio、DVD Studio Pro、Color、Xsan 2、MAC PRO、Xserve、苹果认证Promise磁盘阵列产品都以高性能和低价格在用户中广泛使用，是目前性能和价格比最高的产品。
7、可扩展性： 系统采用规范的体系结构和接口设计，支持系统在规模、处理能力、存储容量、网络负载方面的升级扩充，为技术升级、通道扩展等留有足够的余地，并提供整套系统向高清晰度电视的平稳升级能力。
8、可维护性： 在系统设计中提供有效的系统监控手段和软硬件工具，以便监测网络通信系统、计算机主机和存储系统的运行状态，及时发现并通知系统故障和隐患，提供有效的故障排除手段，保障系统正常运行，苹果系统的设备均可通过图形化的界面来进行故障检测和维护。
