最快最完整3D机械设计工作站配置方案22v3
本文配置方案是在2021v4版本基础上，升级换代，更新日期2022年7月，升级原因：CPU升级换代微架构性能提升，在3D设计方面，几何计算性能更强，仿真计算性能更高
目录：
最快3D机械设计台式工作站配置推荐
最快便携式超频工作站配置推荐
3D多用户共享设计工作站系统配置推荐
超高分3D机械设计可视化展示系统
（一）3D机械设计典型应用与解决方案介绍
3D机械设计软件（主流：CATIA、UG、Creo、SolidWorks、Solid Edge...）广泛应用于3D机械设计、虚拟装配、逆向工程、设计与结构仿真等，
随着3D CAD应用深入，3D机械图形设计越来越庞大复杂，另外功能不断提升的CAD软件，遇到复杂3D机械设计，常规图形工作站在交互设计过程，出现卡顿、迟滞的情况变得普遍，三个典型问题：
1）如何配置一台最快图形工作站，保证大型/复杂3D机械图形不卡顿？

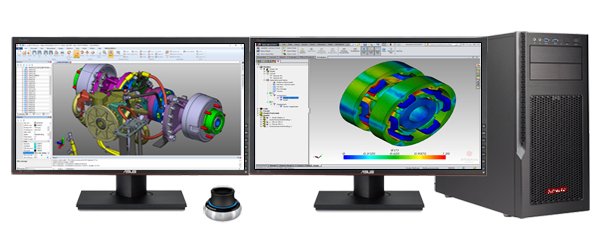

图1 UltraLAB A300超频图形工作站

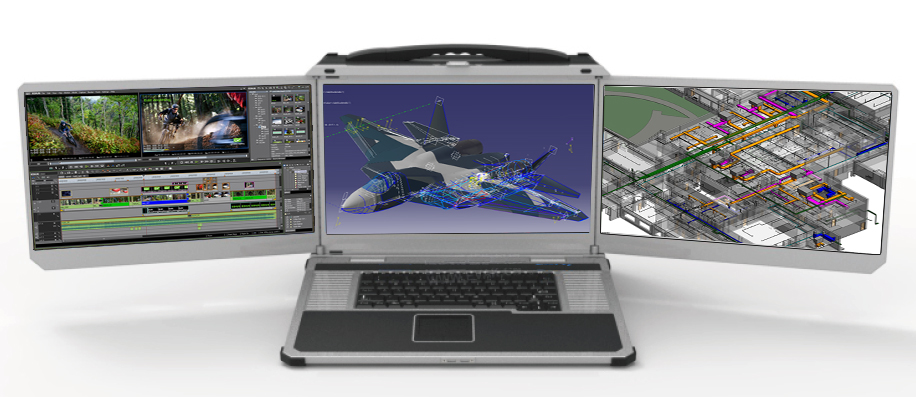

图2 UltraLAB PX300T多屏便携工作站
2）如何配置一台高端3D机械设计工作站，满足多用户共享应用？

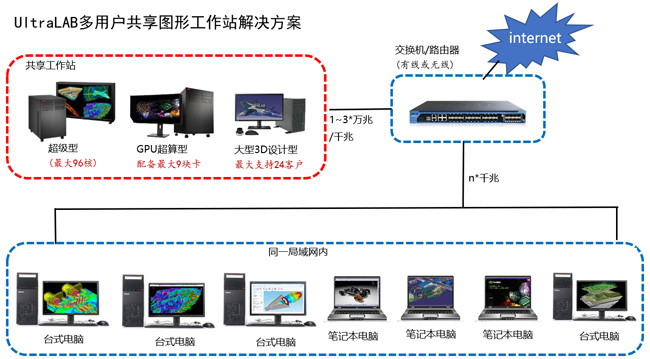

图3 UltraLAB多用户共享图形工作站
3）如何配置一台高性能3D可视化图形工作站，满足超高分辨率显示应用？
市场上可选工作站品牌：HP、DELL、联想、小众品牌…，一般客户碰到卡顿，首先想到从大品牌入手，花了很大一笔资金，解决其复杂设计卡顿问题，但实际机器到手后，3D机械图形依然卡顿，是什么原因呢
思维误区：
方案1 只要配备最高端的专业图卡，就可以解决
方案2 配备双Xeon+高端专业图卡，就可以解决
方案3 买大品牌最贵的图形工作站，就能解决
我们先了解一下计算机图形生成过程，这样更好知道什么样的配置是最快的。
3D模型流畅、不卡顿准确描述
“在3D图形交互设计过程中，图形工作站只要保证每秒生成24帧图形以上，从视觉上，操作是流畅的，感觉机器不卡顿”
否则，如果低于每秒24帧图形生成，就有卡顿问题。
图形生成（缩放移动流畅）的两个关键环节：
环节1 图形的几何顶点计算
对3D图形缩放或移动，都需要重新计算3D模型的几何顶点数据，这个过程实际是CPU单核计算过程，图形移动缩放流畅的话，说明CPU计算能力满足要求，要想保证不卡顿，首先几何顶点计算，CPU必须在1秒内完成24帧以上的计算量，
此环节跟显卡没有一毛关系 ，CPU频率越高，计算越快，
另外显示屏幕分辨率，对计算量影响很大，随着屏幕的分辨率增大（高清—2K---4K---8K），或随着三维模型复杂度大幅提升，几何顶点数据量几何级提升，CPU算力面临巨大的考验，
环节2 根据几何顶点数据，生成3D图形
根据CPU计算出的几何顶点，通过GPU卡生成三角形，在屏幕上画出相应的三维图形，
这个环节，全靠专业显卡（主要是Nvidia Quadro系列），
用多大容量显存的图卡，因为屏幕分辨率有限（通常高清），三维图形的几何顶点数据量，很多人顾虑，用最高端的显卡，实际测试，专业显卡低端的算力已经足够了，几何顶点数据量最大不超过600MB，显存2GB~4GB足够（GPU用于仿真加速计算除外），
现有中低端显卡（QP1000、QP2000、RTX4000）的像素填充率性能完全能保证3D模型的流畅 ，用高端图卡RTX5000、RTX6000、RTX8000以上，实属多余。
|
No |
中低端显卡型号 |
像素填充率 |
显存带宽 |
|
1 |
Quadro P620 2GB |
21.66GP/s |
80.19GB/s |
|
2 |
Quadro P1000 4GB |
46.56GP/s |
80GB/s |
|
3 |
Quadro P2200 5GB |
59.72GP/s |
200.48GB/s |
|
4 |
Quadro RTX4000 8GB |
98.88GP/s |
416GB/s |
|
5 |
Quadro RTX5000 16GB |
116.16GP/s |
448GB/s |
因此，保证三维模型不卡顿，CPU频率才是提升性能关键点，只有工作站的CPU频率越高，就是3D设计工作站计算性能越快
#p#page_title#e#
（二）最快最全3D机械设计工作站硬件配置推荐
西安坤隆计算机公司专注于针对应用量身定制高端图形工作站，自2013年我们推出---超频图形工作站UltraLAB H机型，定位满足大型、复杂的3D设计需要，通过多年的升级换代：H330—>H350-->H360—>H370—>H380—>H390—>A300（2021款）->A310(2022款)、AX420（2022款）
至今已经8年，我们见识中国企业发展从简单设计到复杂设计，从普通工作站到性能要求越来越高的需求，从单用户到多用户、从高清（1920*1080）、4K（3840*2160）、8K（7680*4320）到超高精度（最大到19200*4320）大屏显示需求…
我们拥有丰富的高性能3D图形工作站产品系列，满足在各个应用领域的大型机械设计需要，并保证是目前市场上能够提供的最快的3D图形工作站。
关于UltraLAB A300超频图形工作站介绍 （请点击）
关于UltraLAB PX300T三屏超频便携工作站产品介绍

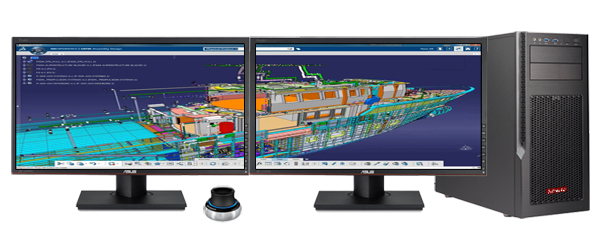

2.1 3D机械设计超频工作站（台式）配置推荐22v3
技术特点
配备Intel第11代酷睿超频处理器（8核@5.1GHz）
配备工业级水冷一体
支持PCIe 4.0 X16接口的显卡
支持PCIe 4.0 x4接的固态盘
配置推荐
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
1 |
A310 14832-M5A |
Intel 12代高频处理器（10核，其中6核4.8GHz，4核3.8GHz）/水冷/32GB DDR4/Quadro T600 4GB/1TB M2.SSD /4TB SATA企业级/塔式(750w)/23寸高清 |
21900 |
高性价比 |
|
2 |
A310 14964-MAB |
Intel 12代高频处理器（12核，其中8核4.9GHz，4核3.9GHz）/水冷/64GB DDR4/Quadro T1000 4GB/1TB M2.SSD /4TB SATA企业级/塔式(750w)/32寸-2K图显 |
29700 |
加速型 |
|
3 |
A310 15164-MBB |
Intel 12代高频处理器（16核，其中8核5.1GHz，8核4.2GHz）/水冷/64GB DDR4/RTX A2000 6GB /2TB M2.SSD /8TB SATA企业级/塔式(750w)/32寸-2K图显 |
38800 |
高速型 |
| 4 |
A310 15164-MBC |
Intel 12代高频处理器（16核，其中8核5.1GHz，8核4.2GHz）/水冷/64GB DDR4/RTX A4000 16GB /2TB M2.SSD /6TB SATA企业级/塔式(750w)/32寸-2K图显 |
45500 | 极致型 |
|
5 |
AX420 14164-MAB |
Intel Xeon银牌4316高频处理器（20核4.1GHz）/64GB DDR4/Quadro T1000 4GB /1TB M2.SSD/8TB SATA企业级/塔式(750w)/32寸-2K图显 |
37000 |
设计与仿真全能 |
|
6 |
AX420 137128-MAB |
Intel Xeon银牌5320高频处理器（26核3.7GHz）/128GB DDR4/RTX A2000 6GB/1TB M2.SSD/8TB SATA企业级/塔式(750w)/32寸-2K图显 |
48800 |
设计与仿真加速型 |
|
7 |
EX650i 239256-MBC |
2颗 Xeon银牌4316高频处理器（40核3.9GHz）/256GB DDR4/RTX A4000 6GB/2TB M2.SSD/8TB SATA企业级/塔式(1000w)/32寸-2K图显 |
73900 |
设计与仿真增强型 |
|
8 |
EX650i 235512-MBC |
2颗 Xeon金牌6348高频处理器（56核3.5GHz）/512GB DDR4/RTX A4000 6GB/2TB M2.SSD/8TB SATA企业级/塔式(1000w)/32寸-2K图显
|
119000 |
设计与仿真极致型 |
2.2 3D设计超频便携工作站配置推荐22v3
技术特点（市场唯一）
配备Intel第11代酷睿超频处理器（8核@5.1GHz）
配备工业级水冷一体
支持PCIe 4.0 X16接口的显卡
支持PCIe 4.0 x4接的固态盘
三屏便携一体，高清1920*1080（可选3840*2160）、1677万色、400cd/m2
三维机械设计便携工作站配置推荐
|
NO |
关键项 |
方案1 |
方案2 |
方案3 |
|
|
型号 |
UltraLAB PX310T 14964-MBB |
UltraLAB PX300T 151128-MBC |
UltraLAB PA420T 141128-MBC |
|
|
多用户等级 |
高速设计型 |
极致设计型 |
设计与仿真极致全能型 |
|
1 |
CPU |
intel第12代酷睿超频处理器 |
Intel第12代至尊超频处理器 |
1颗Xeon银牌43166 |
|
共计12核，其中8核@4.9GHz，4核@3.9GHz |
共计16核，其中8核@5.1GHz，8核@4.2GHz
|
20核@4.1-4.9GHz |
||
|
2 |
内存 |
64GB DDR4 |
128GB DDR4 |
192GB DDR4 |
|
3 |
图卡 |
Quadro P2000 4GB |
RTX A4000 6GB |
RTX A4000 6GB |
|
4 |
系统盘 |
2TB M2.SSD |
||
|
Pcie 4x,读3.5GB/s,写3.0GB/s |
||||
|
5 |
平台 |
便携一体式(1000w,2*2.5寸盘位，工业级水冷) |
||
|
7 |
扩展槽 |
2*Pcie 16x |
4*Pcie 16x |
8*Pcie 16x |
|
|
网口 |
单口10GbE（光口） |
双口10GbE（光口） |
双40GbE（光口） |
|
8 |
输入输出 |
2*USB3.1, 2*USB3.0,2*USB2.0 |
||
|
9 |
键盘鼠标 |
键盘：104键，USB接口 |
||
|
鼠标1：100DPI光电，USB接口 |
||||
|
鼠标2：3D，USB接口（选项） |
||||
|
10 |
显示器 |
3屏17.3"便携一体，分辨率1920*1080，8位色彩，400cd/m2 |
||
|
11 |
报价 |
¥73,500 |
¥88,000 |
¥99,800 |
#p#page_title#e#
2.3 3D多用户共享设计工作站系统配置推荐22v3
多用户共享工作站应用，技术要求三个方面：
|
No |
关键项 |
技术要求 |
|
1 |
硬件配置 |
硬件配置保证多用户同步进行典型3D机械设计的cpu、gpu、网口、硬盘口无瓶颈，无资源耗尽 |
|
2 |
操作系统 |
系统支持多用户共享CPU、共享GPU、多路并发网口带宽 |
|
3 |
应用软件 |
3D机械设计软件支持多用户多程序并发 |
|
NO |
关键项 |
方案1 |
方案2 |
方案3 |
|
|
型号 |
UltraLAB A310 150128-MBC |
UltraLAB AX420 141192-MCD |
UltraLAB Alpha730 441384-MEE |
|
|
多用户等级 |
<10用户 |
<18用户 |
40用户以上 |
|
1 |
CPU |
intel第12代酷睿超频处理器 |
1颗Xeon银牌4316高频处理器 |
4颗Xeon 金牌6246 |
|
共计16核，其中8核@5.0GHz，8核4.2GZ |
20核@4.1-4.9GHz |
48核@4.1-4.2GHz |
||
|
2 |
内存 |
128GB DDR4 |
192GB DDR4 |
384GB DDR4 |
|
3 |
图卡 |
RTX A4000 16GB |
RTX A5000 24GB |
RTX 8000 48GB |
|
4 |
系统盘 |
2TB |
2*2TB |
960GB SSD 4*2TB M2.SSD |
|
M2.SSD Pcie4x,企业级,读7.3GB/s,写6.9GB/s |
||||
|
5 |
数据盘 |
6TB SATA |
8TB SATA |
2*16TB SATA |
|
SATA 6Gbps,企业级, 带宽215MB/s |
||||
|
6 |
平台 |
塔式(1000w,4盘位，工业级水冷) |
双塔式(1600w 1+1,8盘位，工业级水冷) |
|
|
7 |
扩展槽 |
2*Pcie 16x |
4*Pcie 16x |
8*Pcie 16x |
|
|
网口 |
单口10GbE（光口） |
双口10GbE（光口） |
双40GbE（光口） |
|
8 |
输入输出 |
2*USB3.1, 2*USB3.0,2*USB2.0 |
||
|
9 |
键盘鼠标 |
键盘：104键，USB接口 |
||
|
鼠标1：100DPI光电，USB接口 |
||||
|
鼠标2：3D，USB接口（选项） |
||||
|
10 |
显示器 |
32"图显（分辨率2560*1440，10位色彩，升降转向） |
||
|
11 |
报价 |
¥49,990 |
¥82,000 |
¥275,000 |
多用户CAD工作站系统设备清单：
|
No |
摘要 |
数量 |
单价 |
小计 |
备注 |
|
1 |
多用户共享工作站 |
1套 |
|
|
|
|
2 |
交换机 |
1台 |
|
|
|
|
3 |
客户机 |
若干台 |
|
|
|
|
4 |
机柜 |
可选 |
|
|
|
|
5 |
服务器操作系统 |
1套 |
|
|
|
|
6 |
3D机械设计软件 |
1套 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
合计 |
|
|
|
|
#p#page_title#e#

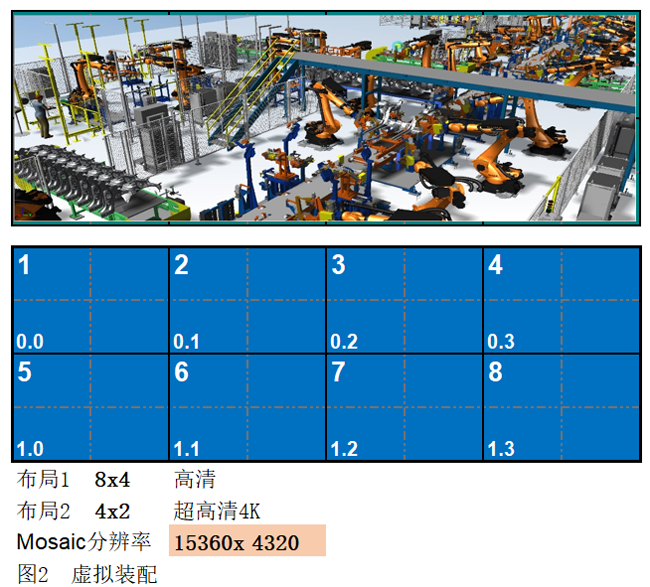

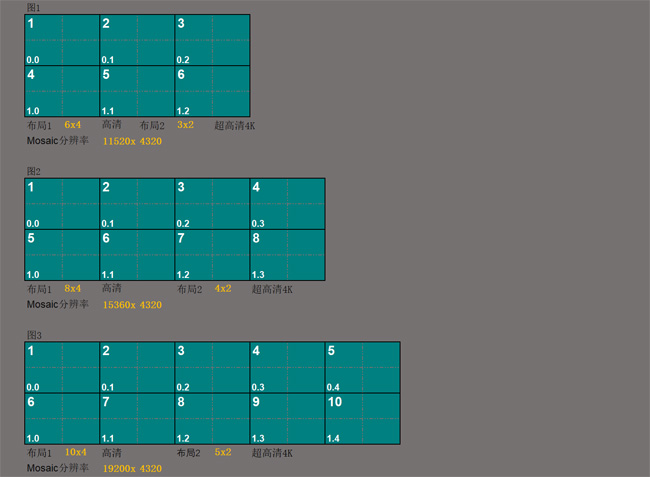

2.4 超高分辨率/可视化3D机械设计展示系统配置推荐22v3
UltraLAB超频工作站可以保证最高19200*4320（超高分辨率）的3D机械CAD模型显示流畅无卡顿。
超高分3D机械设计工作站配置推荐
|
NO |
关键项 |
方案1 |
方案2 |
方案3 |
|
|
型号 |
UltraLAB VA310 15064-MA2C |
UltraLAB VR420 141128-MB3C |
UltraLAB V650 241192-MC4C |
|
|
超高分辨率 |
2X3 11520*4320 |
2X4 15360*4320 |
2X6 19200*4320 |
|
1 |
CPU |
intel第12代酷睿超频处理器 |
1颗Xeon 银牌4316高频处理器 |
2颗Xeon 银牌4316高频处理器 |
|
8核@5.0GHz |
20核@4.1-4.9GHz |
40核@4.1-4.9GHz |
||
|
2 |
内存 |
64GB DDR4 |
128GB DDR4 |
192GB DDR4 |
|
3 |
图卡 |
2*RTX A4000 16GB |
3*RTX A4000 16GB |
4*RTX A4000 16GB |
|
4 |
系统盘 |
1TB |
2TB |
4TB M2 SSD |
|
SSD Pcie4x,企业级,读7.3GB/s,写6.9GB/s |
||||
|
5 |
数据盘 |
6TB SATA |
6TB SATA |
8TB SATA |
|
SATA 6Gbps,企业级, 带宽215MB/s |
||||
|
6 |
平台 |
机架式(1000w,8盘位，工业级水冷) |
||
|
7 |
扩展槽 |
2*Pcie 16x |
4*Pcie 16x |
4*Pcie 16x |
|
|
网口 |
2.5GbE电口 |
10GbE（光口） |
10GbE（光口） |
|
8 |
输入输出 |
2*USB3.1, 2*USB3.0,2*USB2.0 |
||
|
9 |
键盘鼠标 |
键盘：104键，USB接口 |
||
|
鼠标1：100DPI光电，USB接口 |
||||
|
鼠标2：3D，USB接口（选项） |
||||
|
10 |
显示器 |
27"图显（分辨率3840*2160，10位色彩，升降转向） |
||
|
11 |
报价 |
¥59,990 |
¥76,000 |
¥103,000 |
UltraLAB A310提供基于intel 12代酷睿超频处理器（8核@5.0GHz/5.3GHz），AX420可选Xeon3代处理器（20核最高4.9GHz），这是市场上所有图形工作站具有最高频率的机型，这是目前最快的3D机械设计工作站。
如果你看到这里，还在存疑我们的配置和性能，可以联系我们，通过测试，验证我们的机器性能，以及和市场上任何一款工作站对比，或用你实际模型来测试验证。
