PTC Creo/ProE三维模型极速生成工作站方案

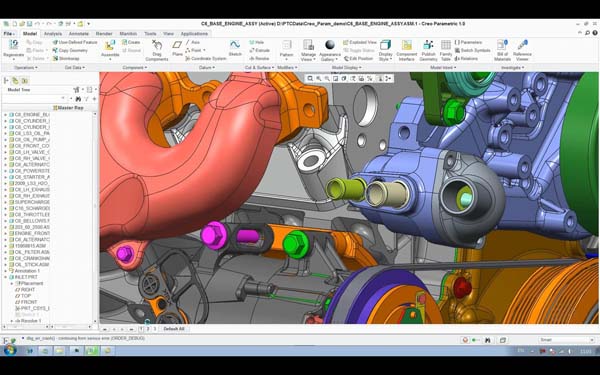

PTC Creo Parametric 是 3D CAD 领域领先的计算机辅助设计软件工具，它提供强大、丰富的 3D CAD 功能，帮助客户获取最佳设计方法，解决最紧迫的设计挑战，包括适应后期变更、使用多 CAD 数据和机电设计方案。

这个集成的参数化 3D CAD、CAID、CAM 和 CAE 解决方案可灵活伸缩，能让您的设计速度比以前都要快，同时最大限度地增强创新力度并提高质量，最终创造出不同凡响的产品。

PTC Creo 2.0计算与硬件配置要求

通常大型产品的3D设计模型里，二维模型显示内容丰富、分辨率高、范围大（1920*1080以上），三维模型随着对真实感需求的不断提高, 3D模型的数据量呈几何级数增长，在交互设计过程中，尤其对3D模型移动、转动等操作，要达到流畅自如（最低保证每秒达到24帧以上）、模型逼真，这种实时渲染计算量巨大，因此对工作站的图形生成能力极高，对CPU计算能力、GPU图形处理能力、内存容量、硬盘io性能的要求越来越高。

CPU：3D模型生成过程中，CPU承担着几何阶段的模型变换、视点变换、光照计算、顶点着色等任务，虽然硬件已经有了多CPU多核架构的，但是目前该软件很多计算操作还是基于单核架构，因此CPU要求就是频率尽可能的高，越高越好。

推荐：Xeon E3 1200v2、Core i7 4770K或Xeon E3 1200v3

内存：CPU计算生成的大量3D模型数据保存在内存，待传递给显卡，因此内存带宽越高，越有利于整体系统的运行效率提升，使显示卡能快速获得渲染画面所需要的各项数据，以达到更佳的效能，通常最少4GB，带宽越高越好，模型在内存读取更快.

推荐：DDR3 1600、1866、2400、2666

图卡：传统的渲染都是基于CPU，随着超大3D模型的计算量巨大，CPU单核已无法承担实时渲染计算，大量的实时渲染需要借助GPU完成，PTC Creo完美借助ATI Firepro图卡的GPU硬件加速透视渲染OIT技术(Hardware-accelerated transparency rendering )和VBO硬件计算技术，3D模型实时显示完美流畅。在透视模式下能提升800%的运算效率！

推荐选择：ATI Firepro W5000，W7000，W8000，W9000

硬盘：传统虚拟内存在系统盘，一般都是SATA硬盘，推荐使用20纳米MLC的SSD盘，性能提升非常显著。

#p#page_title#e#

基于PTC Creo三维模型CAD的硬件配置方案

XASUN拥有最先进的工作站硬件架构，满足2D、3D模型CAD对图形处理计算应用需求，当你需要一台能处理复杂Creo Parametric 3D模型的工作站，或能够运行基本Creo 装配文件（或者是比较老 Pro Engineer野火数据集），我们量身定制出具有高效、精准的图形工作站，让你感受到无与伦比的专业性和高性能、高可靠，完美打造3D CAD应用最佳工作站硬件平台。

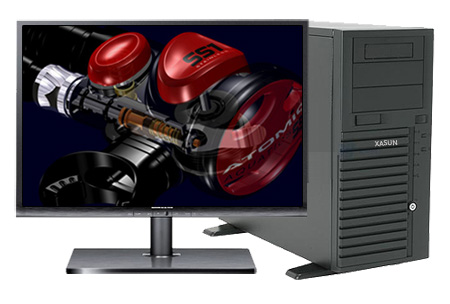

推荐机型1：XASUN T320(入门型)图形工作站

XASUN T320是基于单路XeonE3 1200v2(lvyBridge核心)架构的面向中小规模GIS图形处理工作站，在单核浮点计算、图形处理、硬盘io等具有强大计算性能，整个机器达到静音与零辐射要求。

XASUN T320机器配置特点

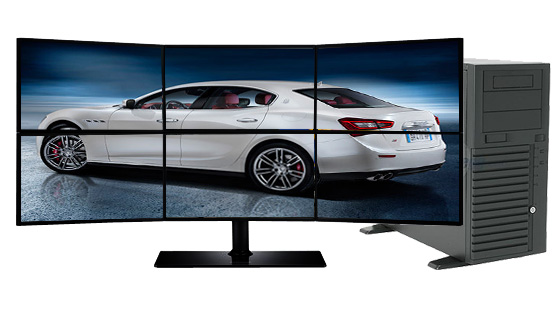

推荐机型2：XASUN H330(极速型）图形工作站

这是xasun最新推出的挑战性能极限的极速图形工作站，第一款提供极限速度，同时稳定可靠长久的图形工作站。

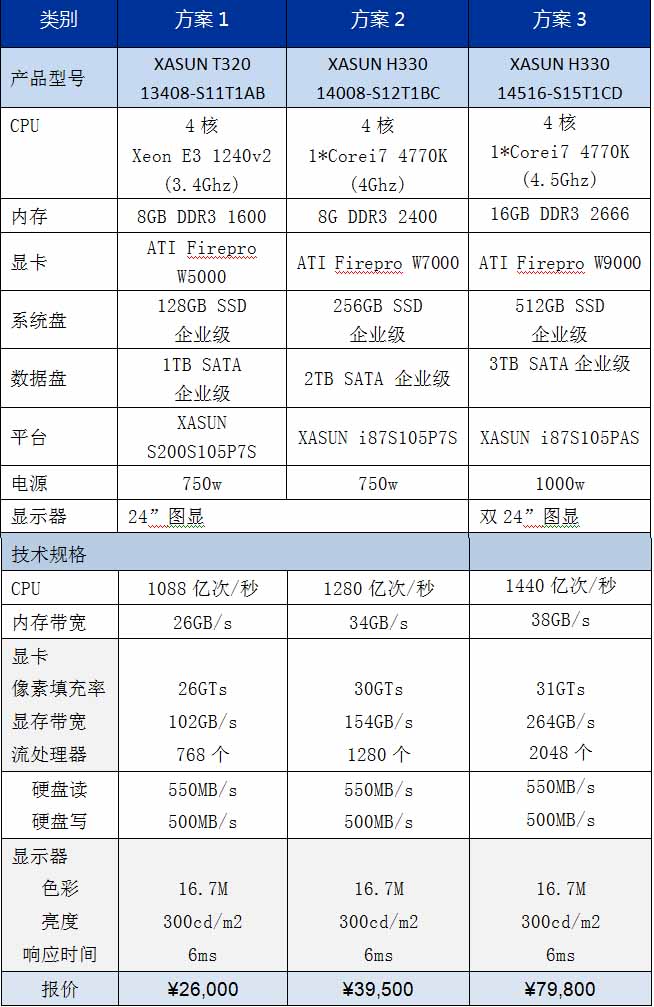

详细配置规格


基于PTC Creo 2.0应用XASUN图形工作站硬件方案

参考配置：
