提高solidworks的装配体性能的硬件配置

SolidWorks是一个优秀的、应用广泛的3D设计软件，尤其在大装配体方面使用了独特的技术来优化系统性能。本文给出几种改善SolidWorks装配体性能的方法，在相同的系统条件下，能够提高软件的可操作性，进而提高设计效率。

    众所周知，大多数3D设计软件在使用过程中都会出现这样的情况，随着装配零件数量和复杂度增加，软件对系统资源的需求就相对增加，系统的可操作性就会下降。造成这种状况的原因有两种：一是计算机系统硬件配置不足，二是没有合理使用装配技术。本文对这两种情况进行分析并提出相应的解决方案。

    一、计算机系统配置不足的解决方案

    SolidWorks使用过程中，计算机硬件配置不足是导致系统性能下降的直接原因，其中CPU 、内存、显卡的影响最大。如果计算机系统内存不足，Windows就自动启用虚拟内存，由于虚拟内存位于硬盘，造成系统内存与硬盘频繁交换数据，导致系统性能急剧下降；CPU性能过低时，延长运算时间，导致系统响应时间过长；显卡性能不佳时引起视图更新慢，移动模型时出现停顿现象，并导致CPU占用率增加。
运行SolidWorks的计算机推荐以下配置方案：

    (1)在SolidWorks使用过程中启动Windows任务管理器，在性能页，如果CPU的占用率经常在100%，那么系统瓶颈就在CPU或显卡，建议升级CPU或显卡；如果系统内存大部分被占用，虚拟内存使用量又很大，操作过程中硬盘灯频繁闪烁，这说明系统瓶颈在内存，建议扩大内存。以笔者的个人计算机为例：如图1包含2500个立方体的装配体，CPU利用率正常，内存偏低，系统操作性能有些下降。如图2包含10000个立方体的装配体，CPU利用率100%，物理内存不够，启动了虚拟内存，此时系统操作性能急剧下降，无法正常进行设计工作。

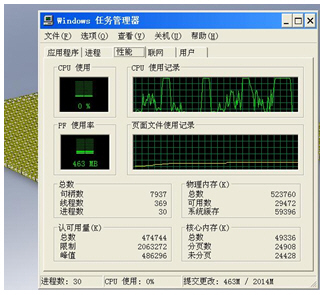

图1 包含2500个立方体的装配体

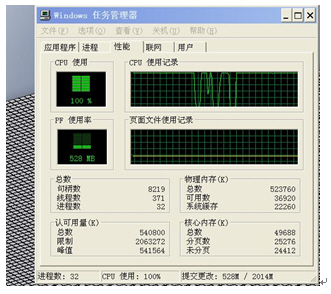

图2 包含10000个立方体的装配体

    (2)使用SolidWorks RX（性能诊断）工具测试您的计算机系统是否满足SolidWorks的需求，该工具得出更加详细的诊断结果和建议。如图3 SolidWorks Rx诊断报告，SolidWorks2006版以上软件包含该工具。

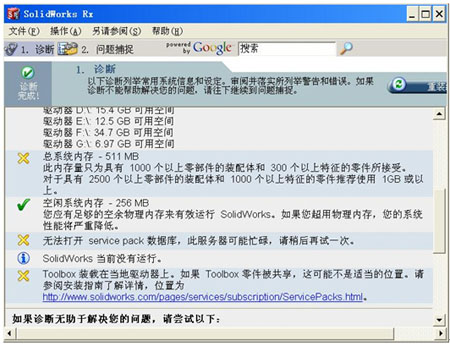

图3  SolidWorks Rx诊断报告

    二、合理使用装配技术提高系统性能的解决方案

    1.轻化零部件

    在SolidWorks装配体中，零部件有多种状态，分别是：还原、轻化、压缩、隐藏。不同状态的零部件占用不同的系统资源。零部件的各种状态定义如下：

    还原状态：零部件的模型信息完全装入内存；

    轻化状态：零部件的模型信息部分装入内存，只在需要时才装入内存并参与运算； #p#page_title#e#

    压缩状态：零部件的模型信息暂时从内存中清除，零件功能不再可用也不参与运算；

    隐藏状态：零部件的模型信息完全装入内存，但是零部件不可见。

    零部件在各种状态下的性能比较如表1：

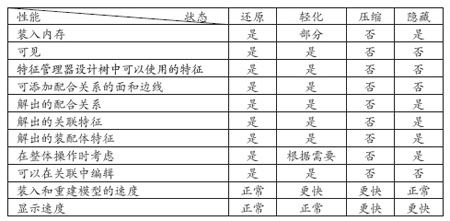

表1 零部件各种状态下的性能比较

    零部件占用系统资源越多，系统总体性能下降就越多。通过表1得出，轻化零部件使装入和重建模型的速度加快；压缩零部件不仅加快装入和重建模型的速度，还加快了显示性能；隐藏零部件加快显示性能，但不能改变装入和重建模型的速度。通过综合使用不同的零部件状态，设计人员能获得更高的装配体性能。

    2.使用简化零部件

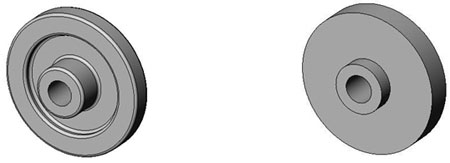

    零部件大都带有装配体不必要的模型信息，如装饰性圆角、倒角、部分孔、凹槽和凸台等。如果零部件把这些信息带入装配体内，就会占用部分资源，降低系统性能。设计人员通过创建零部件的简化配置，压缩不必要的信息（如图4所示），简化零件资源消耗，装入/重建模型时的速度就会更快。另外，装配使用简化零部件后，选择和浏览模型就更加容易，设计工程图时，也不会显示不必要的细节。



图4

    3.使用装配体配置

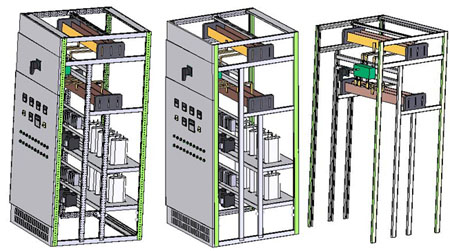

    装配体设计过程中，设计人员一般针对装配体某个模块进行集中操作。如图5的电控柜，设计人员分别设计电容、熔断器、柜门、铜牌等模块。设计铜牌时，熔断器、柜门和开关等与铜牌没有任何关联，它们的存在不仅降低系统性能，还会干扰设计人员的视线。所以设计铜牌时，设计人员通过压缩熔断器、柜门等不相关的零部件，就能明显提高插入和重建模型的速度。图5中 a)、b)、c)分别给出未简化、简化和使用装配体配置的三种图例，分析如下：

    (1)图5 a)所示的未简化配置图例，装配体中显示很多细节。如：立柱上的孔等，这样会消耗大量系统资源，导致插入/重建模型速度慢，显示速度慢，拖动模型时出现明显的停顿现象。

    (2)图5 b)所示的使用零部件简化配置图例，零部件的很多细节都不显示也不参与运算。这样插入/重建模型速度明显提高，显示速度明显的改善，拖动模型时基本没有出现停顿现象。

    (3)图5 c)所示的使用装配体配置图例，在设计铜牌时，使用装配体配置，压缩掉不必要的零部件，并使用简化配置，使插入/重建模型速度大大提高，显示的速度也有很大的提高，拖动时不再出现停顿现象。

    综上所述，可以得出：同等条件下，使用装配体配置得到的系统性能优于使用简化零部件的性能，使用简化零部件得到的系统性能优于未使用简化零部件的性能。

    设计人员根据装配体的功能模块，分别创建装配体配置。设计时根据需要切换到相应的配置，这样与在整个装配体内设计相比,局部设计能大大提高系统的性能。



图5

    4.使用子装配体

    装配体设计中，部分设计人员在单个装配体内装入大量零件，而不使用子装配体，使单个装配体内同层零件过多导致以下问题：

    (1)插入/重建模型速度慢：同层零件过多，每插入一个零部件或重建模型时，所有配合关系、几何信息都重新计算，这样就占用大量的系统资源。如果装配体划分为多个子装配体，整体操作时，就不计算子装配体内的配合和几何信息，使计算量大大减少，提高系统性。

    (2)查找指定配合困难：如果同层零件过多，配合数量会更多，这样就很难在其中找到指定配合。一旦配合出现错误，分析和更改就十分困难。按模块划分子装配体，错误就被限制在子装配体内，分析查找错误就会更容易。

    (3)查找零件困难：如果装配体内零件过多，那么要查找指定零件就变得十分困难。把零件划分到不同子装配体，按树型结构查找就方便得多。 #p#page_title#e#

    所以设计装配体时，按照功能模块划分子装配体，这样整体结构就更加清晰，更改和排查错误更方便，同时也缩短插入和重建模型的时间，挺高系统性能。

    5.使用大装配体选项

    SolidWorks对于大装配体设计作了大量的优化。通过使用选项中的“大装配体选项”就可以优化软件的系统设置，提高大装配体的性能。当大型装配体模式打开时，以下选项在其各自系统选项页或工具栏中不可使用（变为灰色），并且如表2所述自动设定。当大型装配体模式关闭时，选项返回到其先前设定。

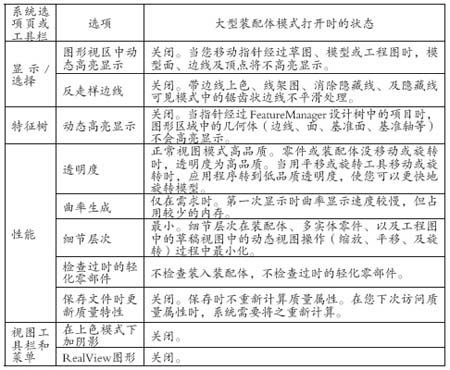

表2大装配状态下的系统选项设置

    三、结束语

    通过升级计算机硬件可以直接提高系统的性能，通过合理使用装配体技术可以在一定条件下获得最佳的系统性能，综合使用以上方法能以最小的代价提高设计的效率。
