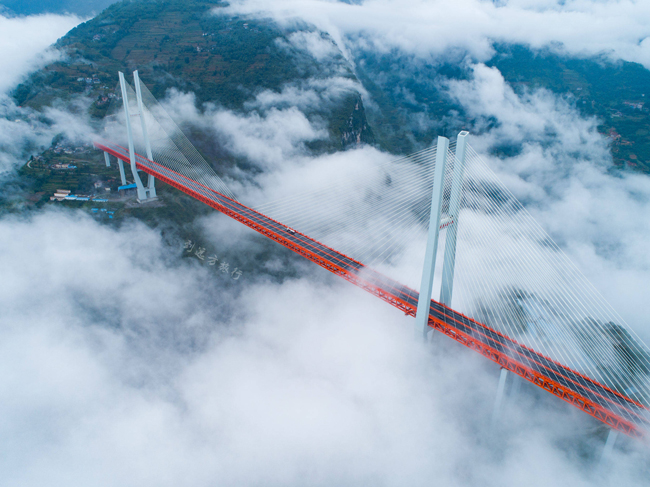

北盘江大桥3D设计建模、仿真计算以及计算设备硬件配置方案分析
北盘江大桥作为世界级高桥，其3D设计模型的复杂性和规模远超常规桥梁工程。以下是针对其3D设计模型规模、设计内容、软件工具及硬件需求的详细分析：
一、3D设计模型规模分析
1.1 模型数据量
- BIM模型（全桥）：
- 几何精度：毫米级精度建模（如螺栓孔位、预应力筋布置）；
- 数据量：全桥模型（含主梁、索塔、缆索、基础等）通常占用50GB~200GB（未含施工阶段动态数据）；
- 构件数量：超100万个独立构件（如钢桁梁节点、混凝土模板、钢筋网片）。
- 有限元仿真模型：
- 节点与单元：静力分析模型约100万~300万节点，动力分析（如地震、风振）可能达500万节点以上；
- 数据量：单个分析任务文件可达 10GB~50GB（含材料属性、边界条件等参数）。
模型细分场景
|
模型类型 |
规模特点 |
典型用途 |
|
概念设计模型 |
简化几何（<10万构件），数据量1~5GB |
方案比选、初步成本估算 |
|
施工图BIM模型 |
精细化构件（含钢筋、焊缝），数据量50~200GB |
施工指导、碰撞检测 |
|
多学科联合模型 |
集成结构、地质、管线，数据量200GB+ |
全生命周期管理（设计-施工-运维） |
1.2 3D设计分析与软件工具
北盘江大桥的 3D 设计涉及多个方面：
- 桥梁结构设计：主塔、主缆、锚碇、钢桁梁、桥面系统
- 施工阶段建模：索股架设、主缆牵引、桥面拼装等
- 风洞试验 CFD 设计：桥梁气动特性、抗风优化
- 地形与地质建模：周边环境、地基土层分析
- 施工进度模拟：BIM+施工管理
- 桥梁健康监测系统：物联网（IoT）+传感器布置
多学科协同难点
- 数据融合：结构模型（Revit）与地质模型（Civil 3D）坐标系统一；
- 精度匹配：BIM模型毫米级细节与有限元模型米级网格的尺度耦合；
- 动态更新：施工进度模型（Navisworks）与力学仿真（ANSYS）的实时数据交互。
BIM设计平台软件
|
软件 |
核心功能 |
硬件负载侧重 |
|
Autodesk Revit |
参数化建模、出图、工程量统计 |
单核高频CPU + 大显存GPU（渲染） |
|
Tekla Structures |
钢结构节点深化、预制件加工图生成 |
多核CPU（构件批量处理） |
|
Bentley OpenBridge |
桥梁专业曲线建模、规范检查 |
中等配置（依赖SSD读写速度） |
协同与可视化软件
- Navisworks：施工进度4D模拟（时间-空间冲突检测）；
- Enscape/Lumion：实时渲染与虚拟漫游（依赖GPU光追性能）；
- ProjectWise：多专业模型协同与版本管理（网络带宽敏感）。
1.3 设计工作站硬件配置要求
硬件与任务匹配
- BIM建模：高主频CPU（提升Revit响应速度）+ 大显存GPU（实时渲染）；
- 协同设计：SSD阵列（减少多用户并发访问延迟）。
硬件配置推荐
|
No |
计算规模 |
推荐配置 |
|
1 |
小规模设计 （单个构件建模） |
CPU：Intel i9-14900K / AMD Ryzen 7950X GPU：RTX A4000（4K 渲染） 内存：64GB DDR5 存储：2TB NVMe SSD |
|
2 |
大规模全桥建模（BIM/施工仿真） |
CPU：Intel Xeon W9-3495X / AMD Threadripper Pro 7995WX（多核优化） GPU：RTX 6000 Ada / RTX A6000（BIM 渲染） 内存：128GB - 256GB DDR5 ECC 存储：8TB NVMe SSD + 50TB HDD 备份 |
|
3 |
CFD/结构仿真（大规模计算） |
CPU：2*AMD EPYC 9654（96 核）或 2*Intel Xeon 8592+ GPU：多张 NVIDIA A100 / H100（流体计算） 内存：512GB - 1TB DDR5 ECC 存储：NVMe SSD 16TB + 并行存储 100TB |
极端场景需求
- 全桥风-震耦合分析：需HPC集群（1000+核，InfiniBand网络）；
- 施工数字孪生：边缘计算节点（实时传感器数据与模型同步）。
典型案例参考
以北盘江第一桥（杭瑞高速）为例：
- BIM模型规模：全桥Revit模型约82万构件，占用68GB（含LOD 400细节）；
- 硬件配置：设计阶段使用机型UltraLAB A330或UltraLAB GA330P
（Intel 8核5.6GHz+64GB+RTX6000Ada）
- 软件协作：Revit(主模型)→ANSYS(力学分析)→Navisworks(施工模拟)。
未来技术趋势
- 云-边协同：轻量化BIM模型在本地编辑，重型仿真任务提交云端超算；
- AI辅助设计：GAN生成结构拓扑方案，强化学习优化施工工序；
- 实时渲染：Unreal Engine 5 Nanite技术实现十亿级多边形实时交互。
二 仿真分析
2.1、设计与仿真的核心内容
- 结构设计与优化
- 主梁与索塔设计：针对大跨度悬索桥或斜拉桥，需优化主梁截面（如钢桁梁、箱梁）、索塔几何形状及材料分布。
- 抗风稳定性：分析桥体在强风下的颤振、涡激振动等气动响应，确保临界风速高于设计值。
- 抗震性能：考虑地质断层活动，模拟地震波作用下桥梁的动态响应及减隔震设计。
- 地质与基础设计：山区复杂地形下的桥墩基础仿真，分析岩土-结构相互作用（如桩基承载力、沉降）。
- 施工过程仿真
- 分段施工模拟：主梁悬臂拼装、缆索张拉等施工阶段的力学行为分析。
- 临时结构安全性：施工支架、挂篮等临时结构的强度与稳定性验证。
- 材料与耐久性
- 高强钢材与混凝土性能：材料非线性行为（如徐变、收缩）对长期变形的影响。
- 环境耦合分析：温度梯度、湿度变化对结构应力分布的动态影响。
2.2、模型规模分析
- 有限元模型（FEM）复杂度
- 节点与单元数量：全桥三维模型通常包含 100万~500万个节点，单元类型涵盖梁单元（模拟主梁、索塔）、壳单元（桥面板）、实体单元（基础结构）及缆索单元（悬索或斜拉索）。
- 非线性问题：需考虑材料非线性（钢材塑性、混凝土开裂）、几何非线性（大变形）、接触非线性（支座摩擦）等。
- 仿真计算规模
- 计算自由度（DOF）：动态分析中自由度可达 数百万量级，需高性能计算（HPC）支持。
- 典型算例资源需求：
- 静力分析：单节点计算，耗时数小时至数天；
- 动力分析（如地震、风振）：需并行计算集群（数百CPU核心），耗时数天至数周。
2.3、核心算法
|
No |
算法类别 |
主要算法 |
|
1 |
结构力学算法
|
有限元法（FEM）：静力、模态、瞬态动力学分析； 多体动力学（MBD）：施工过程中机械系统的动态耦合； 随机振动理论：地震波、风荷载的随机性建模。 |
|
2 |
流体力学算法
|
计算流体动力学（CFD）：桥梁绕流场模拟，采用RANS方程或大涡模拟（LES）； 气动弹性耦合：流固耦合（FSI）算法分析风致振动 |
|
3 |
优化算法
|
拓扑优化：结构轻量化设计； 参数优化：基于遗传算法（GA）或粒子群优化（PSO）调整设计参数。 |
2.4、主要软件工具
|
No |
专业分类 |
软件工具 |
|
1 |
通用结构仿真
|
ANSYS：用于静力、动力、非线性分析及流固耦合； ABAQUS：处理复杂非线性问题（如混凝土损伤、接触分析）； MIDAS Civil：桥梁专业设计软件，集成施工阶段模拟。 |
|
2 |
抗风与气动分析 |
Fluent/CFX：CFD风场模拟； MATLAB/Simulink：风振控制系统设计与信号处理 |
|
3 |
地质与基础分析
|
PLAXIS：岩土力学与桩基相互作用仿真； GeoStudio：边坡稳定性分析。 |
|
4 |
施工过程管理
|
BIM软件（如Revit、Tekla）：三维建模与施工流程协同； LS-DYNA：极端荷载下结构失效模拟(如落石冲击) |
典型案例参考
以北盘江第一桥（杭瑞高速北盘江大桥）为例：
- 模型规模：主跨720米悬索桥，全桥有限元模型约300万节点，施工阶段划分超50个工况；
- 抗风仿真：采用CFD结合风洞试验，验证颤振临界风速超过70m/s；
- 抗震设计：基于反应谱法与时程分析，确保桥墩在8度地震烈度下安全。
技术挑战与趋势
- 挑战：山区复杂环境下的多物理场耦合、施工过程的高精度实时仿真。
趋势：AI辅助优化（如深度学习预测结构响应）、数字孪生（全生命周期健康监测）、量子计算加速大规模仿真。
2.5、核心硬件配置建议
|
No |
关键指标 |
需求分析 |
推荐配置 |
|
1 |
CPU（中央处理器） |
结构仿真（FEA）和地质分析依赖多核并行计算（如ANSYS Mechanical、PLAXIS）； CFD和显式动力学（如LS-DYNA）需要高主频与高核心数兼顾。 |
高端配置：双路Intel Xeon Platinum 8480C（56核/颗，共112核）或AMD EPYC 9654（96核/颗，共192核），适用于大规模并行计算； 性价比配置：单路AMD EPYC 7773X（64核，3.5GHz）或Intel Xeon W9-3495X（56核），适合中小规模仿真。 |
|
2 |
内存（RAM） |
全桥有限元模型（500万节点）需内存≥1TB； CFD瞬态模拟（千万级网格）需≥512GB； 施工过程仿真（BIM+力学耦合）需≥256GB。 |
DDR5 ECC内存，8通道以上配置（如16×64GB DDR5-4800），确保带宽≥300GB/s； 扩展性：支持≥2TB内存插槽的主板。 |
|
3 |
GPU（图形处理器/加速卡） |
CFD求解器（如Fluent GPU加速）、实时渲染（BIM可视化）依赖GPU； 显式动力学（如LS-DYNA）部分支持GPU加速。 |
科学计算：NVIDIA A100/H100（80GB显存，支持双精度浮点）； 性价比方案：NVIDIA RTX 6000 Ada（48GB显存）或4×RTX 4090（需破解驱动）； 可视化：NVIDIA RTX A6000 |
|
4 |
存储（硬盘） |
模型文件（单任务）可达数百GB，需高速读写； 瞬态分析（如地震时程）产生TB级临时数据。
|
主存储：2×PCIe 5.0 NVMe SSD（如Solidigm P5530 8TB，顺序读14GB/s）； 二级存储：RAID 10阵列（4×20TB SAS HDD，1GB/s吞吐）； 网络存储：并行文件系统（如Lustre）用于集群共享。 |
|
5 |
网络与集群 |
o 分布式计算（如CFD多节点求解）需低延迟网络； o 数据同步（BIM协作）依赖高带宽。
|
o 单节点：10GbE或25GbE网卡； o 集群：InfiniBand HDR 200G（延迟<1μs）或Slingshot 11互联。
|
2.6、典型配置方案
|
No |
设备种类 |
适用场景 |
配置推荐 |
|
1 |
高端计算集群 预算：200万+ |
全桥多物理场耦合仿真、超大规模CFD |
计算节点：4×AMD EPYC 9654（384核/节点）+ 8×NVIDIA H100； 内存：2TB DDR5 per节点； 存储：200TB NVMe全闪存阵列 + 1PB Ceph分布式存储； 网络：InfiniBand HDR 200G。 |
|
2 |
高性能工作站 预算：50万~100万 |
局部结构优化、施工阶段模拟 |
CPU：1×Intel Xeon W9-3495X（56核）； GPU：2×NVIDIA RTX 6000 Ada； 内存：1TB DDR5-4800 ECC； 存储：2×8TB NVMe SSD + 4×20TB HDD RAID 10。 |
|
3 |
便携式设计终端（预算：10万~20万） |
初步设计、BIM建模与轻量化仿真。 |
CPU：Intel i9-14900K（24核）； GPU：NVIDIA RTX A4000； 内存：128GB DDR5； 存储：2×4TB NVMe SSD。 |
2.7、计算任务分类与硬件优先级
|
仿真类型 |
关键硬件需求 |
典型软件 |
|
结构静力/动力分析 |
多核CPU、大内存、高速存储 |
ANSYS, ABAQUS, MIDAS Civil |
|
CFD气动分析 |
高并行CPU/GPU加速、高内存带宽 |
Fluent, CFX, OpenFOAM |
|
非线性瞬态分析 |
多核CPU、大内存、高存储IOPS |
LS-DYNA, ABAQUS Explicit |
|
施工过程模拟 |
中等多核CPU、大内存、可视化GPU |
Tekla, Revit, MIDAS |
|
地质力学分析 |
多核CPU、高内存容量 |
PLAXIS, GeoStudio |
软件与硬件的协同优化
- ANSYS：优先选择Intel CPU（AVX-512指令集优化）+ NVIDIA GPU；
- ABAQUS：建议配置多核EPYC CPU + 大内存；
- OpenFOAM：AMD EPYC集群 + InfiniBand网络效率更高；
- Revit/BIM：依赖单核性能，高主频CPU（如i9-13900K）更优。
更快更强---超大规模三维CAD设计工作站配置精选24v2
https://www.xasun.com/article/87/2501.html
2025v1工程仿真计算工作站/服务器硬件配置
https://www.xasun.com/article/a2/2923.html
2025年最新fluent流体仿真算法特点、求解器分析及工作站硬件配置推荐
https://www.xasun.com/news/html/?2944.html
总结：硬件选型策略
- 优先保障：内存容量（防求解中断） + 存储带宽（减少IO瓶颈）；
- 按需扩展：初期选择可扩展机箱（支持未来升级多GPU/CPU）；
- 软硬协同：根据主力软件优化配置（如ANSYS偏Intel，OpenFOAM偏AMD）。
实际项目中，建议采用分阶段硬件投入：设计阶段侧重BIM工作站，施工仿真阶段扩展计算集群，运维期部署边缘计算节点。
