最快最完美-倾斜摄影建模/影像处理单机便携集群硬件配置方案22v3
本方案是2022年第3季度最新针对无人机航拍影像处理应用硬件配置，我们提供从单台工作站、便携工作站、多机集群的全部方案，并保证每个配置和系统架构都是针对应用的最优解决方案
本期方案的技术特点：
1 采用intel 12代超频处理器+RTX30系列GPU卡，拥有最新的硬件架构
2 对整机系统进行超频低延迟优化，整机性能叫上一代配置再次提升
3 对多机集群的每一个环节，计算、处理、数据读写带宽、网口带宽全面优化，大幅提升集群处理性能
4 支持所有主流数字摄影处理软件（倾斜摄影建模、正射影像处理等），例如 Context Capture（单机、集群）、PIX4D（单机）、大疆智图等
5 这是目前（2022年7月底）最快的三维建模工作站、多机集群硬件配置方案
(一). 台式(单机)图像处理工作站硬件配置推荐
相关机型：UltraLAB A310 超频图形工作站
基于办公静音环境下，面向倾斜摄影/正射影像的空三处理、三维建模等
技术要点：
采用intel第12代超高频处理器（8核5.1GHz）
内存最大容量128GB DDR4 3200
配置Amper架构的RTX 30系列显卡（PCIe 4.0 x16接口）
配置PCIe 4.0 X4接口 固态盘，以及2.5G/万兆电口
整机性能全方位优化
台式三维建模工作站硬件配置推荐22v3
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
1 |
A310 14864-MAX |
intel 12代超频处理器(10核，其中6核4.9GHz，4核3.9GHz）+水冷/64GB/RTX3070 /1TB M2 SSD/4TB SATA企业级/塔式(750w)/27寸-4K图显 |
28800 |
高性价比 |
|
2 |
A310 15064-MAX |
intel 12代超频处理器(12核，其中8核5.0GHz，4核4.0GHz）+水冷/64GB/RTX3080 /1TB M2 SSD/8TB SATA企业级/塔式(750w)/27寸-4K图显 |
33900 |
理想型 |
|
3 |
A310 15064-MAX |
intel 12代超频处理器(12核，其中8核5.0GHz，4核4.0GHz）+水冷/128GB/RTX3090 /1TB M2 SSD/8TB SATA企业级/塔式(750w)/27寸-4K图显 |
48500 |
高速型 |
|
4 |
A310 15164-MAX |
intel 12代超频处理器(16核，其中8核5.1GHz，8核4.2GHz）+水冷/64GB/RTX3080 /1TB M2 SSD/8TB SATA企业级/塔式(750w)/27寸-4K图显 |
37000 |
完美型 |
|
5 |
A310 151128-MBT |
intel 12代超频处理器(16核，其中8核5.0GHz，8核4.2GHz）+水冷/128GB/RTX3090 /2TB M2 SSD/8TB SATA企业级/塔式(1200w)/27寸-4K图显 |
53500 |
完美增强型 |
|
6 |
A310 151128-MBP |
intel 12代超频处理器(16核，其中8核5.0GHz，8核4.2GHz）+水冷/ 128GB/RTX3090 Ti/2TB M2 SSD/16TB SATA企业级/塔式(1200w)/27寸-4K图显 |
58600 |
极致型 |
|
7 |
A310 151128-MBT |
intel 12代超频处理器(16核，其中8核5.0GHz ，8核4.2GHz）+水冷/128GB/RTX3090 /2TB M2 SSD/16TB SATA企业级/塔式(1200w)/86寸-4K智慧屏 |
79990 |
会议中心展示型 |
#p#page_title#e#

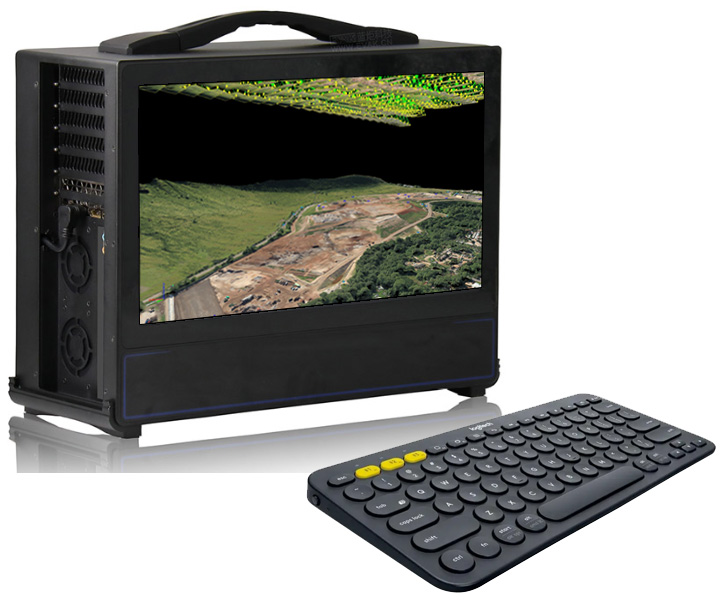

（二）移动/便携图像处理工作站硬件配置

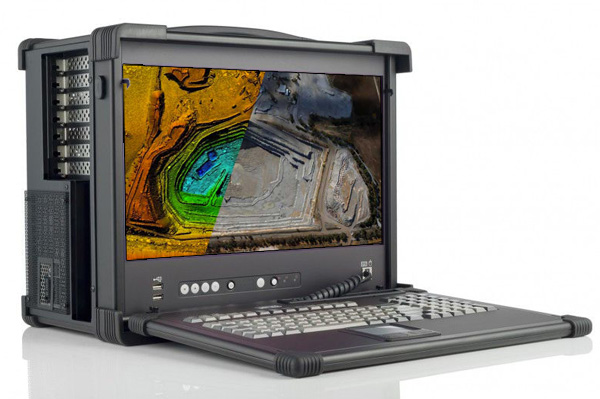

2.1 单屏便携现场航测数据处理工作站配置推荐
推荐配置汇总
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
1 |
PX310 14964-MBX |
intel 12代超频处理器(10核，其中6核4.9GHz ，4核3.9GHZ）+水冷/64GB/RTX3060 /2TB M2 SSD /4TB SATA企业级/便携一体式(750w，17寸高清) |
49800 |
高性价比 |
|
2 |
PX310 15064-MAX |
intel 12代超频处理器(12核，其中8核5.0GHz ，4核4.0GHz）+水冷/64GB/RTX3080 /2TB M2 SSD/6TB SATA企业级/便携一体式(750w，17寸高清) |
56500 |
理想型 |
|
3 |
PX310 15164-MBX |
intel 12代超频处理器(16核，8核5.1GHz，8核4.0GHz）+水冷/64GB/RTX3080 /2TB M2 SSD/6TB SATA企业级/便携一体式(750w，17寸高清) |
59500 |
高速型 |
|
4 |
PX310 151128-MBT |
intel 12代超频处理器(16核，8核5.1GHz，8核4.0GHz）+水冷/128GB/RTX3090 /2TB M2 SSD/8TB SATA企业级/便携一体式(1000w，17寸高清) |
75000 |
完美型 |
|
5 |
PX310G 151128-MBP |
intel 12代超频处理器(16核，8核5.1GHz，8核4.0GHz）+水冷/128GB/ RTX3090Ti /4TB M2 SSD/16TB SATA企业级/塔式(1000w)/便携一体式(750w，17寸4K |
78000 |
完美增强型 |
|
6 |
PX310G 151128-MA2T |
intel 12代超频处理器(16核，其中8核5.1GHz ，8核4.0GHZ）+水冷/ 128GB/ 2*RTX3090 /4TB M2 SSD/16TB SATA企业级/塔式(750w)/便携一体式(750w，17寸4K) |
105000 |
极致型 |
2.2 多屏航测数据处理便携工作站配置方案
推荐配置汇总
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
1 |
PX310T 14964-MBX |
intel 12代超频处理器(10核，其中6核4.9GHz ，4核3.9GHZ）+水冷/64GB/RTX3070 /2TB M2 SSD /4TB SATA企业级/便携一体式(750w，三屏17寸高清) |
68800 |
高性价比 |
|
2 |
PX310T 15064-MAX |
intel 12代超频处理器(12核，其中8核5.0GHz ，4核4.0GHz）+水冷/64GB/RTX3080 /2TB M2 SSD/6TB SATA企业级/便携一体式(750w，三屏17寸高清) |
73900 |
理想型 |
|
3 |
PX310T 15164-MBX |
intel 12代超频处理器(16核，8核5.1GHz，8核4.0GHz）+水冷/128GB/RTX3080 /2TB M2 SSD/6TB SATA企业级/便携一体式(750w，三屏17寸高清) |
79500 |
高速型 |
|
4 |
PX310T 151128-MBT |
intel 12代超频处理器(16核，8核5.1GHz，8核4.0GHz）+水冷/128GB/RTX3090 /2TB M2 SSD/8TB SATA企业级/便携一体式(1000w，17寸高清) |
92600 |
完美型 |
|
5 |
PX310T 151128-MCP |
intel 12代超频处理器(16核，8核5.1GHz，8核4.0GHz）+水冷/128GB/ RTX3090Ti /4TB M2 SSD/16TB SATA企业级/塔式(1000w)/便携一体式(1200w，三屏17寸4K） |
99990 |
完美增强型 |
|
6 |
PX310T 151128-MC2T |
intel 12代超频处理器(16核，其中8核5.1GHz ，8核4.0GHZ）+水冷/128GB/ 2*RTX3090 /4TB M2 SSD/16TB SATA企业级/塔式(750w)/便携一体式(1200w，三屏17寸4K) |
126000 |
极致型 |
#p#page_title#e#

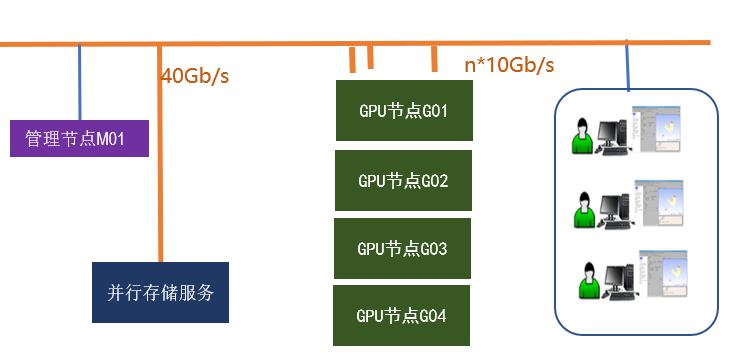

（三）海量航测影像处理多机集群配置推荐
海量航拍影像数据计算量巨大，需要多台计算节点处理，很多同行仅仅是卖硬件，只要便宜就可以拿下项目，实际情况是，客户花了很大精力和费用，采购的集群性能表现不佳甚至很差，有问题，无法解决。。。
西安坤隆计算机公司，经过多年不断交货和应用动态跟踪，对集群并行计算加速的每个细节，我们不断问题发现与改进，积累的大量优化加速经验技术，到今天，我们可以保证，所提供的集群中每个计算节点性能达到最大，同时具有最高性价比，另外并行处理中，数据并行读写无延迟，集群无等待
所提供CPU+GPU架构组成的完美多机并行集群处理系统，对空三、三维建模处理，保证和任务同类集群相比，最短完成建模任务
相关机型：

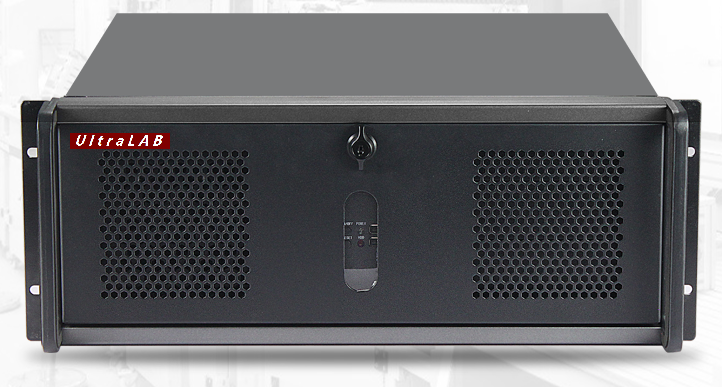

（1）图像处理工作站（计算节点）
机型：UltraLAB FX310
技术特点：
CPU 采用intel第12代超高频处理器（配工业级水冷散热模块）
GPU 配备nvidia RTX 3080图像处理加速卡，支持RTX3090升级，
网口10G端口 +硬盘 1TB M2.SSD，保证硬件配置计算更强、io带宽更高、
整机性能全方位优化,较上一代性能再次提升，保证航拍影像数据处理最快计算节点。

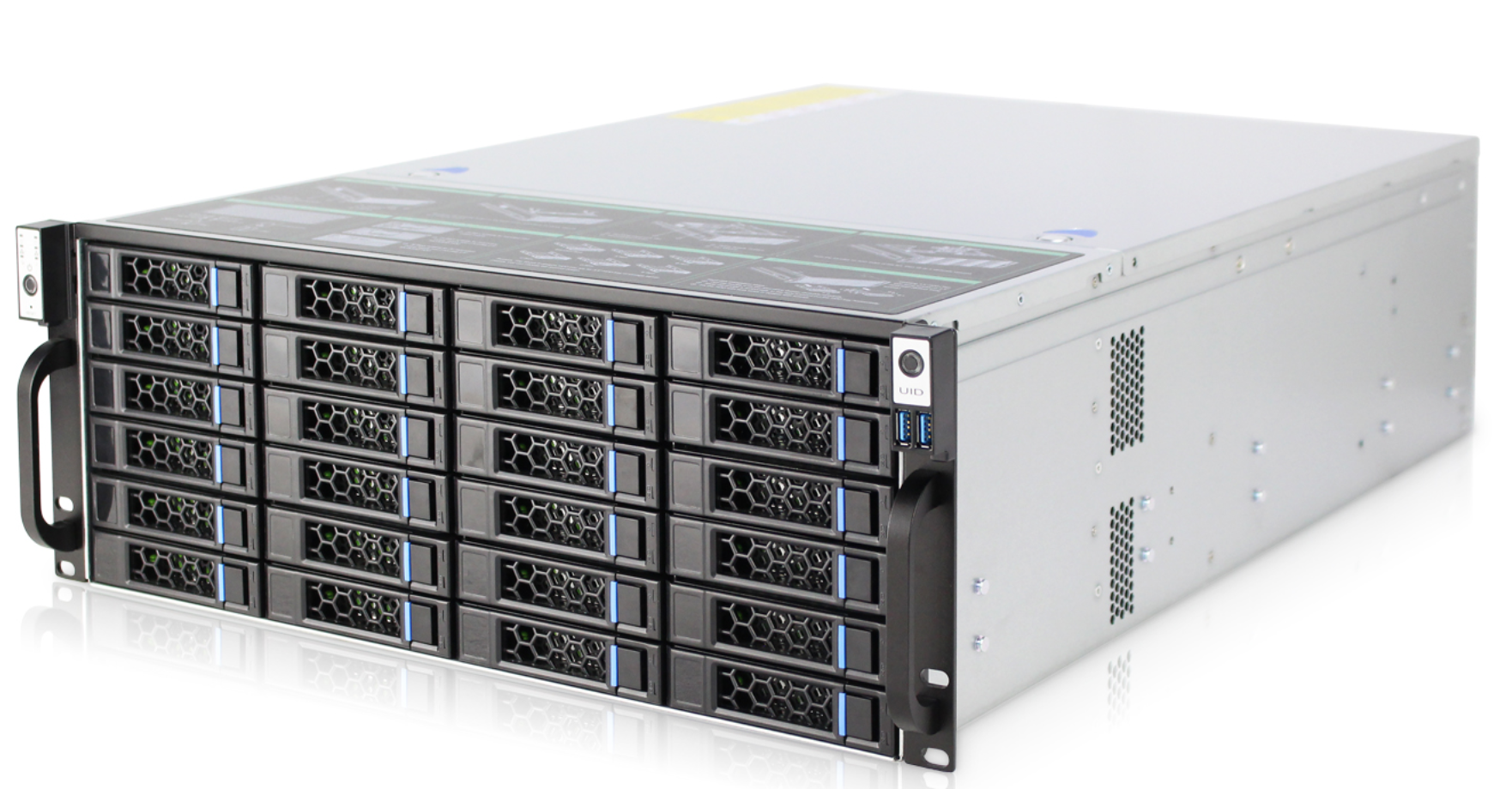

（2）主控与存储服务器（存储节点）
相关机型：UltraLAB NA420C（24盘位）
技术特点：
（1）配置24个3.5寸硬盘位，最大3组高速并行存储，扩展能力最大378TB
（2）大容量数据处理缓存盘（7.68TB ，PCIe 4.0 x4）+双40G端口，高速读写无等待
（3）配备 CPU 20核处理器，满足中大规模集群需求，无等待，扩展最大到80核，支持集群的最大78个并行计算节点
（4）具有6个PCIe 4.0 x16槽，扩展能力强大，支持3块RAID卡，3个高速缓存卡，
另外，整机性能全方位优化，保证海量航拍影像数据处理的多并发io无延迟
这是目前（2022年7月份）市场上，最新最快的多机并行集群解决方案
支持远程操作、远程管理，系统管理员和使用者直接在办公室甚至异地进行操作。
方案1 高速无人机影像处理集群配置推荐（计算节点5个）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
图像处理工作站FX310 |
intel 12代超频处理器 (8核5.0Ghz) /128GB DDR4 2933 /RTX3080 /1TB M2 NVME/4U机架式/万兆网卡(光口)/无显示器 |
5 |
34500 |
172500 |
|
2 |
主控与高速存储服务器N420C |
Xeon 银4316(20核2.3Ghz)/128GB DDR4 /RTX3060/480GB SSD系统盘+7.68TB高速缓存盘+112TB并行存储/4U机架式/双口万兆(光口)/27"4K图显 |
1 |
99990 |
99990 |
|
3 |
交换机 |
16口万兆光口 |
1 |
7800 |
7800 |
|
4 |
服务器机柜 |
42U，含1个8位PDU、8个托盘 |
1 |
5680 |
5680 |
|
5 |
KVM |
16口 HDMI KVM切换器 |
1 |
4200 |
4200 |
|
6 |
倾斜摄影软件 |
集群软件 |
|
|
|
|
|
|
|
|
|
|
|
累计 |
|
|
|
290170 |
|
|
安装调试费用：累计金额*8% |
|
|
23200 |
||
|
合计 |
叁拾壹万叁仟叁佰柒拾元 |
|
¥313,370 |
||
方案2 高速无人机影像处理集群配置推荐（计算节点10个）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
图像处理工作站FX310 |
intel 12代超频处理器 (8核5.0Ghz) /128GB DDR4 2933 /RTX3080 /1TB M2 NVME/4U机架式/万兆网卡(光口)/无显示器
|
10 |
34500 |
345000 |
|
2 |
主控与高速存储服务器N420C |
Xeon 银4316(20核2.3Ghz)/128GB DDR4 /RTX3060/480GB SSD系统盘+7.68TB高速缓存盘+112TB并行存储/4U机架式/双口万兆(光口)/27"4K图显 |
1 |
99990 |
99990 |
|
3 |
交换机 |
24口10GbE，6口40GbE，光口 |
1 |
16500 |
16500 |
|
4 |
服务器机柜 |
42U，含1个8位PDU、8个托盘 |
2 |
5680 |
11360 |
|
5 |
KVM |
16口 HDMI KVM切换器 |
1 |
4200 |
4200 |
|
6 |
倾斜摄影软件 |
集群软件 |
|
|
|
|
|
|
|
|
|
|
|
累计 |
|
|
|
477050 |
|
|
安装调试费用：累计金额*6% |
|
|
28600 |
||
|
合计 |
伍拾万伍仟陆佰伍拾元 |
|
¥505,650 |
||
方案3 高速无人机影像处理集群配置推荐（计算节点20个）
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
图像处理工作站FX310 |
intel 12代超频处理器 (8核5.0Ghz) /128GB DDR4 2933 /RTX3080 /1TB M2 NVME/4U机架式/万兆网卡(光口)/无显示器
|
20 |
34500 |
690000 |
|
2 |
主控与高速存储服务器N420C |
Xeon 银4316(20核2.3Ghz)/128GB DDR4 /RTX3060/480GB SSD系统盘+7.68TB高速缓存盘+112TB并行存储/4U机架式/双口40GeB(光口)/27"4K图显 |
1 |
99990 |
99990 |
|
3 |
交换机 |
24口10GbE，6口40GbE，光口 |
1 |
16500 |
16500 |
|
4 |
服务器机柜 |
42U，含1个8位PDU、8个托盘 |
3 |
5680 |
17040 |
|
5 |
KVM |
16口 HDMI KVM切换器 |
2 |
4200 |
8400 |
|
6 |
倾斜摄影软件 |
集群软件 |
|
|
|
|
|
|
|
|
|
|
|
累计 |
|
|
|
831930 |
|
|
安装调试费用：累计金额*4% |
|
|
33270 |
||
|
合计 |
捌拾陆万伍仟贰佰元整 |
|
¥865,200 |
||
