水冷静音、最快、全能- UltraLAB H490s工作站硬件推荐
主要内容
1. UltraLAB H490s水冷级工作站介绍
2. 热门应用算法特点分析与最快硬件配置推荐
2.1 科学与仿真计算配置推荐
2.2 三维设计与仿真计算配置推荐
2.3 数字摄影测量、倾斜摄影空三、三维建模配置推荐
2.4 4K视频剪辑、特效合成配置推荐
2.5 高性能图形工作站虚拟化/共享配置推荐

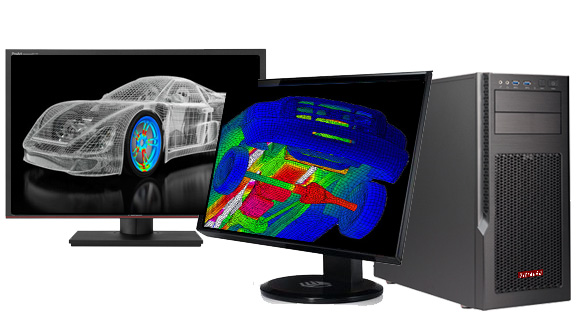

（一）UltraLAB H490s产品介绍
UltraLAB H490S系列是西安坤隆公司与2018年9月上市第一款采用水冷散热系统、真正满负荷静音级高频计算工作站，该机器配备intel第7代至尊处理器（8核5.0GHz~18核4.4Ghz以上）、最大512GB内存容量、多显卡架构。
H490S是H490的完美静音版，技术改进之处：
配备工业级水冷散热器系统
改进CPU散热架构
CPU温度比传统散热系统降低7~10度，从而进一步提高CPU频率，做到市场上唯一满负荷计算静音，达到35分贝以内
UltraLAB下面目前最热门应用，大幅加速计算速度
NO 分类 热门典型应用 1 科学与工程计算 结构仿真、电磁仿真（隐式算法） 计算化学、材料模拟 2 图形类 设计与仿真 3 图像类 数字摄影测量、倾斜摄影建模 4 4K视频后期 视频剪辑、特效合成 5 图形工作站虚拟化 虚拟化图形工作站系统应用
与市场常规图形工作站，UltraLAB H490s在求解计算加速大幅提升，机器性能表现，堪称完美
UltraLAB H490s配置规格表
|
类别 |
技术规格 |
|
|
1 |
CPU |
Intel 第七代至尊处理器 （Kabylake-X架构） 数量 1颗，核数4~18个 选择1：10核4.9Ghz, 10MBL2缓存,13.75MBL3缓存 选择2：12核4.8Ghz, 12MBL2缓存,16.5MBL3缓存 选择3：14核4.7Ghz, 14MBL2缓存,19.25MBL3缓存 选择4：16核4.6Ghz, 16MBL2缓存,22MBL3缓存 选择5：18核4.5Ghz, 18MBL2缓存,24.75MBL3缓存 |
|
2 |
芯片组 |
Intel X299+PCH |
|
3 |
内存 |
8根DIMM、4通道、最大512GB DDR4-2666 RECC |
|
4 |
专业图卡 |
类型：专业图卡、游戏卡、GPU超算卡 数量：最大5块， 接口：Pcie 16x 3.0 图形功能：支持图形生成加速、mosaic合成 |
|
5 |
系统盘 |
选项1：M.2 SSD，单盘最大2TB 选项2：SSD ，单盘最大4TB |
|
|
数据盘 |
SATA或SSD |
|
6 |
光驱 |
DVD（刻录机）或蓝光DVD（刻录机） |
|
7 |
平台 |
箱体：塔式 尺寸：深度493mm，宽度200mm，高度460mm 电源：750w ，能效90%，220v交流输入 硬盘位：6个3.5”，2个5.25”，4个2.5寸 PCI扩展槽：3*PCIe 16X，3xPCIe 1x IO端口：2个USB 3.1G2，6个USB 3.1，intel千兆以太，8声道音频 前置端口：2个USB 2.0 |
|
8 |
硬件优化 |
(1) CPU自动超频加速 (2)高性能低延迟加速 |
|
9 |
性能扩展 |
(1) CPU+GPU异构超算 (2)图形加速架构 |
|
10 |
显示器 |
可选，支分辨率：高清、2K、4K |
|
11 |
操作系统 |
支持Windows7/8/10、Windows Server 2012/2016 支持 Linux 全系列 支持虚拟图形服务共享系统 |
|
12 |
噪音控制 |
基于办公环境，满负荷计算，噪音低于35分贝 |
（二）热门应用算法特点分析与硬件配置推荐
上述应用目前市场提供工作站计算普遍性能低下，主要原因，是求解算法与计算硬件性能发挥低效，如何做上述应用，什么样的配置，详述如下：
2.1 科学与仿真计算配置推荐
2.1.1主要应用：结构仿真、电磁仿真、（隐式算法）
典型软件：Abaqus、ANSYS Mechanical、HFSS、Feko…
算法特点：有限元隐式算法的循环求解过程，主要两大计算步骤，不断求解，直到收敛：
第1步 网络自动剖分，主要是单核计算模式，硬件加速只能提升频率
第2步 并行求解，多核并行求解，但核数16核以内理想，再高加速效率极低
最快配置：
单机：18核4.3GHz+256GB DDR4
分布式集群：多台单机组成+基于linux作业调度软件，配置参考单机
2.1.2主要应用：计算化学、材料模拟
典型软件：Gaussian、Material Studio
算法特点：这类应用，主要是CPU计算，支持多核并行，并行数有限，8~10核是效率最高的，因此要硬件发挥最高性能，只能是提升频率
最快配置：8核5GHz，10核4.8GHz
推荐配置：
|
NO |
关键项 |
方案1 |
方案2 |
方案3 |
|
|
型号 |
UltraLAB H490s 14896-SATCA |
UltraLAB H490s 145128-SATDB |
UltraLAB H490s 143192-SBTEC |
|
|
性能等级 |
Good |
Better |
Best |
|
1 |
CPU |
第7代至尊处理器 10核4.8GHz |
第7代至尊处理器 14核4.5GHz |
第7代至尊处理器 18核4.3GHz |
|
2 |
内存 |
96GB DDR4 |
128GB DDR4 |
256GB DDR4 |
|
3 |
图卡 |
Quadro P600 2GB |
Quadro P2000 5GB |
Quadro P4000 8GB |
|
4 |
系统盘 |
1TB SSD |
1TB SSD |
2TB SSD |
|
SATA 6Gbps接口,企业级,读560MB/s,写530MB/s |
||||
|
5 |
数据盘 |
4TB SATA |
6TB SATA |
8TB SATA |
|
SATA 6Gbps接口,企业级, 带宽215MB/s |
||||
|
6 |
平台 |
塔式(750w,6*3.5+4*2.5盘位，X299芯片组，水冷散热) |
||
|
7 |
扩展槽 |
2*Pcie 16x 3.0,1*PCie 4x 3.0,3*Pcie 1X 3.0 |
||
|
8 |
输入输出 |
千兆以太, 2*USB3.1, 2*USB3.0,2*USB2.0, 8声道 |
||
|
9 |
键盘鼠标 |
键盘：104键，USB接口 鼠标：100DPI光电，USB接口 |
||
|
10 |
显示器 |
23” 图显（分辨率1920*1080，真8位色彩，升降转向） |
||
|
11 |
报价 |
￥50500元 |
￥57500元 |
￥92600元 |
#p#page_title#e#
2.2 三维设计与仿真计算配置推荐
主要应用：设计与仿真兼顾
典型软件：Solidworks、UG NX…
算法特点：目前设计模型越来复杂，模型经常卡顿，原因不是显卡，是几何顶点数据生成太慢（CPU单核计算模式），唯一解决办法就是提升CPU频率，同时这类软件还支持结构强度仿真，提供完美的计算，仿真计算肯定是多核计算特点同应用1
最快配置：8核5GHz、10核4.8GHz、12核4.6GHz
推荐配置：
|
NO |
关键项 |
方案1 |
方案2 |
方案3 |
|
|
型号 |
UltraLAB H490s 15064-S5TCB |
UltraLAB H490s 14896-S5TCB |
UltraLAB H490s 143128-SATDC |
|
|
性能等级 |
Good |
Better |
Best |
|
1 |
CPU |
第7代至尊处理器 8核5.0GHz |
第7代至尊处理器 10核4.8GHz |
第7代至尊处理器 12核4.6GHz |
|
2 |
内存 |
64GB DDR4 |
96GB DDR4 |
128GB DDR4 |
|
3 |
图卡 |
Quadro P2000 5GB |
Quadro P2000 5GB |
Quadro P4000 8GB |
|
4 |
系统盘 |
512GB SSD |
512GB SSD |
1TB SSD |
|
SATA 6Gbps接口,企业级,读560MB/s,写530MB/s |
||||
|
5 |
数据盘 |
4TB SATA |
4TB SATA |
6TB SATA |
|
SATA 6Gbps接口,企业级, 带宽215MB/s |
||||
|
6 |
平台 |
塔式(750w,6*3.5+4*2.5盘位，X299芯片组，水冷散热) |
||
|
7 |
扩展槽 |
2*Pcie 16x 3.0,1*PCie 4x 3.0,3*Pcie 1X 3.0 |
||
|
8 |
输入输出 |
千兆以太, 2*USB3.1, 2*USB3.0,2*USB2.0, 8声道 |
||
|
9 |
键盘鼠标 |
键盘：104键，USB接口 鼠标：100DPI光电，USB接口 |
||
|
10 |
显示器 |
32” 图显（分辨率2560*1440，10位色彩，升降转向） |
||
|
11 |
报价 |
￥47500元 |
￥51500元 |
￥58000元 |
#p#page_title#e#
2.3 数字摄影测量、倾斜摄影空三、三维建模配置推荐
主要应用：数字摄影测量、倾斜摄影空三/三维建模
典型软件：ErDAS、PCI Geomatica、Smart3D、Pix4D…
算法特点：这类应用，数据量非常大，需要多核并行，但是图像处理特点，空三---单核计算模式，建模—有限多核并行（限10核以内）
最快配置：单机：8核5GHz、10核4.8GHz， 集群：6核5.2GHz
推荐配置：
|
NO |
关键项 |
方案1 |
方案2 |
方案3 |
|
|
型号 |
UltraLAB H370s 15264-SATCX |
UltraLAB H490s 15064-S5TCX |
UltraLAB H490s 14864-S5TDX |
|
|
性能等级 |
Good |
Better |
Best |
|
1 |
CPU |
第8代高频处理器 6核5.2GHz |
第7代至尊处理器 8核5.0GHz |
第7代至尊处理器 10核4.8GHz |
|
2 |
内存 |
64GB DDR4 |
64GB DDR4 |
64GB DDR4 |
|
3 |
图卡 |
RTX2080 8GB |
RTX2080Ti 11GB |
2块RTX2080 8GB |
|
4 |
系统盘 |
512GB SSD |
512GB SSD |
512GB SSD |
|
SATA 6Gbps接口,企业级,读560MB/s,写530MB/s |
||||
|
5 |
数据盘 |
4TB SATA |
4TB SATA |
6TB SATA |
|
SATA 6Gbps接口,企业级, 带宽215MB/s |
||||
|
6 |
平台 |
塔式(750w,6*3.5+4*2.5盘位，X299芯片组，水冷散热) |
||
|
7 |
扩展槽 |
2*Pcie 16x 3.0,1*PCie 4x 3.0,3*Pcie 1X 3.0 |
||
|
8 |
输入输出 |
千兆以太, 2*USB3.1, 2*USB3.0,2*USB2.0, 8声道 |
||
|
9 |
键盘鼠标 |
键盘：104键，USB接口 鼠标：100DPI光电，USB接口 |
||
|
10 |
显示器 |
32” 图显（分辨率3840*2160，10位色彩） |
||
|
11 |
报价 |
￥46500元 |
￥57500元 |
￥65000元 |
#p#page_title#e#
2.4 4K视频剪辑、特效合成配置推荐
主要应用：4K影视后期的视频剪辑、特效合成等
典型软件
（1）视频剪辑类：Premiere Pro、Mdeia Composer、Edius、Vegas
（2）视频合成类：After Effects、Nuke X、Fustion Studio、Flame
算法特点：4K视频数据量大，要想占用尽量少的存储空间，主要操作：
>视频压缩、解压缩---单核计算=CPU高频
>剪辑渲染---CPU多核高频+GPU单精度
>特效合成---CPU有限8核多核高频
最快配置：多核高频（8~12核）+RTX系列+高速存储
推荐配置：
|
NO |
关键项 |
方案1 |
方案2 |
方案3 |
|
|
型号 |
UltraLAB H490s 15064-S530TX |
UltraLAB H490s 14896-S540TCX |
UltraLAB H490s 14664-S550TX |
|
|
性能等级 |
Good |
Better |
Best |
|
1 |
CPU |
第7代至尊处理器 8核5.0GHz |
第7代至尊处理器 10核4.8GHz |
第7代至尊处理器 12核4.6GHz |
|
2 |
内存 |
64GB DDR4 |
64GB DDR4 |
64GB DDR4 |
|
3 |
图卡 |
RTX2080 8GB |
RTX2080 8GB |
RTX2080Ti 11GB |
|
4 |
系统盘 |
512GB SSD |
512GB SSD |
512GB SSD |
|
SATA 6Gbps接口,企业级,读560MB/s,写530MB/s |
||||
|
5 |
数据盘 |
30TB并行存储 |
40TB并行存储 |
50TB并行存储 |
|
PCIE8 X接口, 带宽1GB/s |
||||
|
6 |
平台 |
塔式(750w,6*3.5+4*2.5盘位，X299芯片组，水冷散热) |
||
|
7 |
扩展槽 |
7*Pcie 16x 3.0 |
||
|
8 |
输入输出 |
双千兆以太, 2*USB3.1, 2*USB3.0,2*USB2.0, 8声道 |
||
|
9 |
采集卡 |
Dekclink Studio 4K |
||
|
10 |
键盘鼠标 |
键盘：104键，USB接口 鼠标：100DPI光电，USB接口 |
||
|
11 |
显示器 |
27” 图显（分辨率3840*2160，10位色彩，可升降转向） |
||
|
报价 |
￥79990元 |
￥88000元 |
￥108000元 |
|
#p#page_title#e#

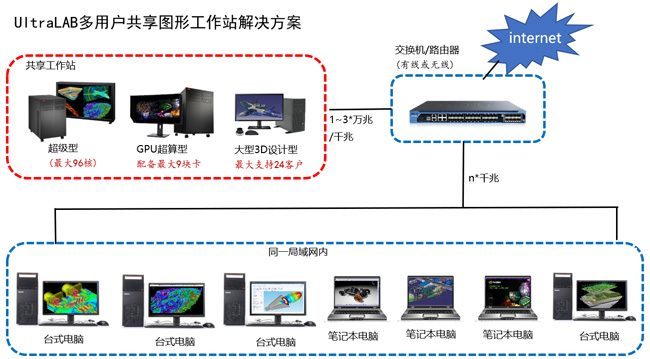

2.5 高性能图形工作站虚拟化/共享配置推荐
主要应用：图形工作站虚拟化、共享、云
典型虚拟系统：Windows2016、Ctirix、VMWare
算法特点：图形高效，最重要的是CPU必须多核高频，这样虚拟化、共享才能性能是最高的，另外多少虚拟机，对应是多少核数就足够了，
市场上，用低频Xeon或高频Xeon很普遍，但xeon频率偏低，或配置更多低频核，实际没有多大用途
最快配置：8核5GHz~18核4.3GHz，满足最大18个虚拟机或18个客户共享
a) Ctrix和VMware系列要求：
N卡架构：tesla系列,需要license，
A卡：Firepro S7150系列，不要liecense
b) Windows2016系统: N或A专业图卡，无需license
3.5.1 基于Window Server 2016系统配置推荐
|
NO |
关键项 |
方案1 |
方案2 |
方案3 |
|
|
型号 |
UltraLAB H490s 15064-S530TX |
UltraLAB H490s 14896-S5TCB |
UltraLAB H490s 143128-SATDC |
|
|
性能等级 |
<8用户 |
<14用户 |
<18用户 |
|
1 |
CPU |
第7代至尊处理器 8核5.0GHz |
第7代至尊处理器 14核4.5GHz |
第7代至尊处理器 18核4.3GHz |
|
2 |
内存 |
64GB DDR4 |
64GB DDR4 |
128GB DDR4 |
|
3 |
图卡 |
Quadro P4000 8GB |
Quadro P5000 16GB |
Quadro P6000 24GB |
|
4 |
系统盘 |
1TB SSD |
1TB SSD |
2TB SSD |
|
SATA 6Gbps接口,企业级,读560MB/s,写530MB/s |
||||
|
5 |
数据盘 |
6TB SATA |
6TB SATA |
8TB SATA |
|
SATA 6Gbps接口,企业级,带宽215MB/s |
||||
|
6 |
平台 |
塔式(750w,6*3.5+4*2.5盘位，X299芯片组，水冷散热) |
||
|
7 |
扩展槽 |
7*Pcie 16x 3.0 |
||
|
8 |
输入输出 |
双千兆以太, 2*USB3.1, 2*USB3.0,2*USB2.0, 8声道 |
||
|
9 |
其他 |
无 |
||
|
10 |
键盘鼠标 |
键盘：104键，USB接口 鼠标：100DPI光电，USB接口 |
||
|
11 |
显示器 |
23” 图显（分辨率1920*1080，8位色彩，可升降转向） |
||
|
报价 |
￥58500元 |
￥78500元 |
￥129990元 |
|
3.5.2 基于Citrix /VMware的AMD Firepro7150系统配置推荐
|
NO |
关键项 |
方案1 |
方案2 |
方案3 |
|
|
型号 |
UltraLAB H490s 15064-S530TX |
UltraLAB H490s 14896-S5TCB |
UltraLAB H490s 143128-SATDC |
|
|
性能等级 |
<8用户 |
<14用户 |
<18用户 |
|
1 |
CPU |
第7代至尊处理器 8核5.0GHz |
第7代至尊处理器 14核4.5GHz |
第7代至尊处理器 18核4.3GHz |
|
2 |
内存 |
64GB DDR4 |
64GB DDR4 |
128GB DDR4 |
|
3 |
图卡 |
AMD Firepro S7150 8GB |
AMD Firepro S7150x2 16GB |
AMD Firepro S7150x2 16GB |
|
4 |
系统盘 |
1TB SSD |
1TB SSD |
2TB SSD |
|
SATA 6Gbps接口,企业级,读560MB/s,写530MB/s |
||||
|
5 |
数据盘 |
6TB SATA |
6TB SATA |
8TB SATA |
|
SATA 6Gbps接口,企业级,带宽215MB/s |
||||
|
6 |
平台 |
塔式(750w,6*3.5+4*2.5盘位，X299芯片组，水冷散热) |
||
|
7 |
扩展槽 |
7*Pcie 16x 3.0 |
||
|
8 |
输入输出 |
双千兆以太, 2*USB3.1, 2*USB3.0,2*USB2.0, 8声道 |
||
|
9 |
其他 |
无 |
||
|
10 |
键盘鼠标 |
键盘：104键，USB接口 鼠标：100DPI光电，USB接口 |
||
|
11 |
显示器 |
23” 图显（分辨率1920*1080，8位色彩，可升降转向） |
||
|
报价 |
￥88000元 |
￥115000元 |
￥135000元 |
|
