CST Studio Suite 2023电磁仿真图形工作站、高性能计算集群推荐硬件
最新最快cst studio suite应用分析与工作站/集群硬件配置推荐2025v1
更新日期：2024年7月30日，
更新原因：
（1）GPU近期涨幅很大，价格核算体系下调，
（2）AX430机型升级到GT430P，配备大冷排水冷散热模块，计算性能提升到极致（目前市场上最快的超频工作站）
（3）集群配备混合闪存阵列，集群计算性能大幅提升
本配置方案说明
（一）CST Studio Suite的GPU计算的求解器
- Time Domain Solver时域求解器 (T-HEX-solver and TLM-solver)--单精度GPU计算
- Integral Equation Solver积分方程求解器（仅限直接求解器和MLFMM）--双精度GPU计算
- Multilayer多层求解器（M-Solver）–双精度GPU
- Particle-In-Cell（PIC求解器）
– 不支持外部场调制
– 不支持开放边界
- Electrostatic Particle-In-Cell（Es-PIC求解器）
– 不支持多GPU
– 不支持场相关粒子源和粒子接口
– 不支持固体二次排放
– 蒙特卡洛碰撞模型：不支持激发和散射
– 不支持粒子 2D 和电流密度监视器
– 不支持粒子的纸张透明度T
– 不支持固体颗粒损失
– 不支持周期性边界条件
- Conjugate Heat Transfer Solver共轭传热求解器（CHT求解器）
l Asymptotic Solver渐近求解器（A 求解器）–双精度GPU
（二）计算设备种类

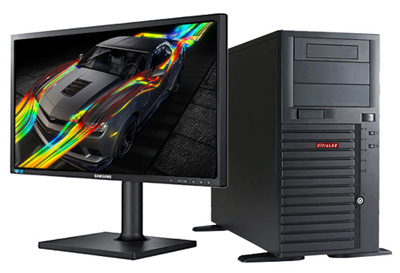

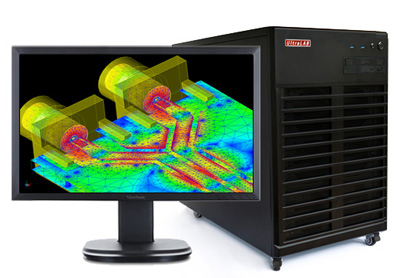

A1 工作站硬件架构：
基于CPU计算，采用intel Xeon W-2400/3400、双路Xeon5代（大缓存）、四路Xeon3代（高主频），相应机型：AX430、GT650M、Alpha750
基于GPU计算，采用Xeon 3400x+多GPU架构（单精度或双精度），或 双xeon 5代+多GPU架构（单精度或双精度），相应机型：GT430M、GX660M、Alpha750

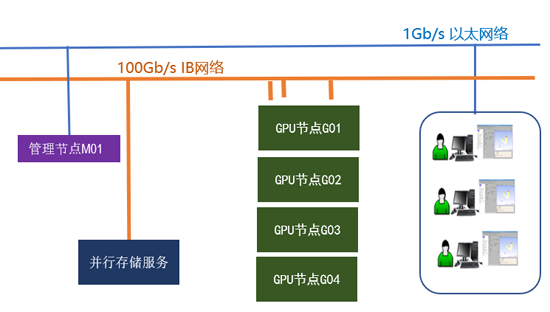

A2 多机集群
前端服务器、超算服务器、管理与存储服务器、IB交换机等组成
（三）CST Studio Suite 2023硬件配置推荐
3.1 基于时域求解器（单精度GPU计算）硬件配置推荐
No
货物名称
型号
CPU+GPU算力(FP32)
/网格数
单价
备注
1
UltraLAB A330 15864-PAC
Intel 14代超频处理器 (24核，其中8核5.8GHz，16核4.0Ghz)/RTX A4000 16GB /128GB DDR5 5600 /3.84TB PCIeSSD系统盘/6TB SATA/微塔式(2000w)/23寸图显
1.2T+19T
/1.6亿
34500
高效型
2
UltraLAB GT430P 148128-PBD
XeonW7-2495X超频处理器(24核4.9Ghz )+大排量水冷/RTX A5000 24GB /128GB DDR5 4800 RDIMM /QuadroT400/3.84TB
PCIeSSD系统盘/6TB SATA/塔式(2000w)/23寸图显
1.2T+28T
/2.4亿
85000
加强型
3
UltraLAB GT430P 148192-PCD
XeonW7-3465X超频处理器(28核4.8Ghz )+大排量水冷/RTX A5000 24GB /192GB DDR5 4800 RDIMM /3.84TB PCIeSSD系统盘/8TB SATA/塔式(2000w)/23寸图显
2T+28T
/2.4亿
96500
高速型
4
UltraLAB GT430P 146256-PCE
XeonW7-3475X超频处理器(36核4.6Ghz )+大排量水冷/RTX A6000 48GB /256GB DDR5 4800 RDIMM /3.84TB PCIeSSD系统盘/8TB SATA/塔式(2000w) /23寸图显
2.5T+40T
/4.8亿
149990
完美型
5
UltraLAB GT430P 144256-PCF
XeonW7-3465X超频处理器(28核4.8Ghz )+大排量水冷/RTX6000Ada 48GB /256GB DDR5 4800 RDIMM /3.84TB PCIeSSD系统盘/8TB SATA/塔式(2000w) /23寸图显
2T+90T
/4.8亿
177000
完美加速型
6
UltraLAB EX660i 227512-PDF
2颗xeon金牌6530处理器(64核2.7Ghz )/ RTX6000 Ada 48GB /512GB DDR5 RDIMM /QuadroT400/7.68TB
SSD系统盘/18TB SATA/塔式(2000w)/24寸2K图显
2.5T+90T
/4.8亿
188000
多用途型
7
UltraLAB GT430P 146512-PD2F
XeonW7-3475X超频处理器(36核4.6Ghz )/双RTX6000 Ada 48GB (NVlink) /512GB DDR5 4800 RDIMM /7.68TB
PCIeSSD系统盘/8TB SATA/双塔式(2000w)/24寸2K图显
2.5T+180T
/9.1亿
248000
多用途增强型
8
UltraLAB EX660i 2271T-PD2F
2颗xeon金牌6530处理器(64核2.7Ghz )/双RTX 6000Ada
48GB(NVlink) /1TB DDR5 RDIMM/Quadro
T400 /7.68TB PCIeSSD/16TB SATA /塔式(2000w)/27寸4K图显
3.1T+180T
/9.6亿
299990
CST时域 、有限元法极致性能型
9
UltraLAB Alpha750 433768-PCA
4颗xeon金牌5320H处理器(80核3.3Ghz )/RTX A800 80GB /768GB DDR4 RDIMM /RTX
A2000/960GB SSD系统盘/7.68TB PCIeSSD/ 18TB SATA/塔式(2000w)/27寸4K图显
4.2T+19T
/8.0亿/1.5TB/s
330000
多任务全能加速型
10
UltraLAB Alpha750 4381T-PC2E
4颗xeon铂金8360H处理器(96核3.8Ghz )/2块RTX A6000 48GB(Nvlink) / 1.5TB DDR4 RDIMM /RTX A2000 / 1.92TB SSD系统盘/15.36TB
PCIeSSD/18TB SATA/塔式(2000w)/27寸4K图显
5.8T+180T
/9.6亿
450000
超大规模多任务全能高速型
3.2 基于双精度GPU计算硬件配置推荐
|
No |
货物名称 |
型号 |
CPU+GPU算力(FP32) /网格数 |
单价 |
备注 |
|
|
|
||||||
|
|
||||||
|
1 |
UltraLAB GT430P 146192-PCD |
XeonW7-3465X超频处理器28核4.6Ghz )/RTX A30 24GB /192GB DDR5 /Quadro T400/3.84TB PCIe SSD系统盘/4TB SATA/塔式(2000w)/23寸图显 |
2T+10T/5T /2.4亿 |
129990 |
高效型 |
|
|
2 |
UltraLAB GX660M 227256-PCA |
2颗Xeon金牌6530处理器(64核2.7Ghz )/A100 40GB +水冷/384GB DDR5 /QuadroT400/3.84TB SSD系统盘/8TB SATA/塔式(2000w) /24寸2K图显 |
1.7T+19T/10T /4.0亿 （1.5TB/s带宽） |
182000 |
增强型 |
|
|
3 |
UltraLAB GX660M 230512-PDA |
2颗Xeon金牌6554s处理器(72核3.0Ghz )/A100 40GB +水冷/512GB DDR5/QuadroT400/7.68TB SSD系统盘 /8TB SATA/塔式(2000w) /24寸2K图显 |
2.5T+19T/10T
/4.0亿网格 （1.5TB/s带宽） |
227000 |
全能加速型 |
|
|
4 |
UltraLAB GT430P 145512-PDA |
XeonW9-3495X超频处理器56核4.5Ghz )/A800 80GB +水冷/512GB DDR5 /Quadro T400/7.68TB PCIe SSD系统盘/16TB SATA/塔式(2000w)/23寸图显 |
3.9T+19T/10T /8.0亿网格 （2TB/s带宽） |
285000 |
全能极致型 |
|
|
5 |
UltraLAB GX660M 227768-PDA |
2颗Xeon金牌6530(64核2.7Ghz) /A800 80GB +水冷/768GB DDR5 /QuadroT400/7.68TB SSD系统盘/16TB SATA/双塔式(2000w) /24寸2K图显 |
3.1T+19T/10T /8亿（2TB/s） |
299990 |
超大规模全能极致型 |
|
|
6 |
UltraLAB Alpha750 4381T-PEA |
4颗xeon铂金8360H(96核 3.8Ghz)/ A800 80GB +水冷 /1.5TB DDR4 /RTX A2000 /1.92TB SSD系统盘/15.36TB PCIeSSD/ 18TB SATA/塔式(2000w)/27寸4K图显 |
5.8T+19T/10T /8亿（2TB/s） |
410000 |
超大规模多任务极致完美型 |
|
|
7 |
UltraLAB GX660M 236512-PD2A |
2颗Xeon铂金8462Y+处理器(64核3.6Ghz )/双A800 80GB +水冷 /512GB DDR5/QuadroT400/7.68TB SSD系统盘/16TB SATA/双塔式(2000w) /24寸2K图显 |
3.7T+38T/20T /16亿（2TB/s） |
499990 |
多任务全能高速型 |
|
3.3 多机多GPU分布式集群硬件配置推荐--CST目前最完美的硬件配置架构
集群技术优点：
（1）配备高频服务器+作业调度软件，保证网格剖分计算性能极致化
（2）计算节点采用高效GPU架构+作业调度软件，保证多节点性能最大化
（3）共享存储配备大容量全闪存阵列，多计算节点数据读写性能大幅提升，大幅降低I/O延迟
方案1 5个计算节点（GPU算力900Tflops）集群配置方案
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
|
（一）硬件设备 |
|
|||||
|
1 |
前端服务器 |
Intel Xeon W7-2475X超频处理器（20核4.8GHz）/512GB DDR5/ RTX A2000 /3.84TB NVME/4U机架式(1200W)/100G IB网口 |
1 |
81000 |
81000 |
|
|
2 |
超算服务器 |
2颗Xeon金6530(64核@2.7GHz) /2块RTX5880ADA 48GB/512GB DDR5 /1.9TB SSD企业级/4U机架式(1000W)/100G IB网卡/ |
5 |
226000 |
1130000 |
|
|
3 |
管理与存储服务器 |
2颗Xeon银4314(32核2.2GHz) /192GB /480GB SSD/23TB高速缓存盘（闪存阵列，读带宽20GB/s，写带宽10GB/s）/126TB并行存储/4U机架式（1200w冗余）/100GB IB网卡 |
1 |
135000 |
135000 |
|
|
1.4 |
计算交换机 |
IB交换机36口@100Gbps |
1 |
75000 |
75000 |
|
|
1.5 |
管理交换机 |
24口千兆电口 |
1 |
3500 |
3500 |
|
|
1.6 |
KVM切换器 |
16口，VGA |
1 |
1590 |
1590 |
|
|
1.7 |
机柜 |
42U，服务器级，插排，托盘 |
1 |
5500 |
5500 |
|
|
|
|
|
|
|
|
|
|
（二）集群系统 |
|
|||||
|
2.1 |
操作系统 |
|
|
|
|
|
|
2.2 |
作业调度软件 |
UltraLAB PSS作业调度软件（5节点） |
1 |
75000 |
75000 |
|
|
|
||||||
|
|
||||||
|
2.3 |
求解器 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
合计： |
壹佰伍拾万陆仟伍佰玖拾元 |
¥1,506,590 |
|
|||
方案2 8个计算节点（GPU算力1440Tflops）集群配置方案
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
|
（一）硬件设备 |
|
|||||
|
1 |
前端服务器 |
Intel Xeon W7-2475X超频处理器（20核4.8GHz）/512GB DDR5/ RTX A2000 /3.84TB NVME/4U机架式(1200W)/100G IB网口 |
1 |
81000 |
81000 |
|
|
2 |
超算服务器 |
2颗Xeon金6530(64核@2.7GHz) /2块RTX5880ADA 48GB/512GB DDR5 /1.9TB SSD企业级/4U机架式(1000W)/100G IB网卡/ |
8 |
226000 |
1808000 |
|
|
3 |
管理与存储服务器 |
2颗Xeon银4314(32核2.2GHz) /192GB /480GB SSD/23TB高速缓存盘（闪存盘阵，读带宽20GB/s、写带宽11GB/s） /126TB并行存储/4U机架式（1200w冗余）/100GB IB网卡 |
1 |
135000 |
135000 |
|
|
1.4 |
计算交换机 |
IB交换机36口@100Gbps |
1 |
75000 |
75000 |
|
|
1.5 |
管理交换机 |
24口千兆电口 |
1 |
3500 |
3500 |
|
|
1.6 |
KVM切换器 |
16口，VGA |
1 |
1590 |
1590 |
|
|
1.7 |
机柜 |
42U，服务器级，插排，托盘 |
2 |
5500 |
11000 |
|
|
|
|
|
|
|
|
|
|
（二）集群系统 |
|
|||||
|
2.1 |
操作系统 |
|
|
|
|
|
|
2.2 |
作业调度软件 |
UltraLAB PSS作业调度软件（8节点） |
1 |
120000 |
120000 |
|
|
|
||||||
|
|
||||||
|
2.3 |
求解器 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
合计： |
贰佰贰拾叁万零玖拾元 |
¥2,235,090 |
|
|||
方案3 10个计算节点（GPU算力1800Tflops）集群配置方案
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
|
（一）硬件设备 |
|
|||||
|
1 |
前端服务器 |
Intel Xeon W7-2475X超频处理器（20核4.8GHz）/512GB DDR5/ RTX A2000 /3.84TB NVME/4U机架式(1200W)/100G IB网口 |
1 |
81000 |
81000 |
|
|
2 |
超算服务器 |
2颗Xeon金6530(64核@2.7GHz) /2块RTX5880ADA 48GB/512GB DDR5 /1.9TB SSD企业级/4U机架式(1000W)/100G IB网卡/ |
10 |
226000 |
2260000 |
|
|
3 |
管理与存储服务器 |
2颗Xeon银4314(32核2.2GHz) /192GB /480GB SSD/15.36TB高速缓存盘/126TB并行存储/4U机架式（1200w冗余）/100GB IB网卡 |
1 |
135000 |
135000 |
|
|
1.4 |
计算交换机 |
IB交换机36口@100Gbps |
1 |
75000 |
75000 |
|
|
1.5 |
管理交换机 |
24口千兆电口 |
1 |
3500 |
3500 |
|
|
1.6 |
KVM切换器 |
16口，VGA |
1 |
1590 |
1590 |
|
|
1.7 |
机柜 |
42U，服务器级，插排，托盘 |
2 |
5500 |
11000 |
|
|
|
|
|
|
|
|
|
|
（二）集群系统 |
|
|||||
|
2.1 |
操作系统 |
|
|
|
|
|
|
2.2 |
作业调度软件 |
UltraLAB PSS作业调度软件（10节点） |
1 |
150000 |
150000 |
|
|
|
||||||
|
|
||||||
|
2.3 |
求解器 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
合计： |
贰佰柒拾壹万柒仟零玖拾元 |
¥2,717,090 |
|
|||
上述所有配置，代表最新硬件架构，同时保证是最完美，最快，如有不符，可直接退货
