图形工作站评测方法

    1、基准测试

    基准测试主要采用以下软件：
    1) 3DMark2005
    2) 3DMark2006
    3) SPECviewperf8.1
    4) SPECviewperf10.0
    5) Sisoftware Sandra 2005
    6) SiSoftware Sandra 2007 sp2

    之所以采用如此多的评测软件，目的是为了减少因某个软件对硬件的偏好而带来的影响。

    2、三维CAD测试

    测试选用了市场主流的三种三维CAD软件，分别为PTC公司的PRO/E、UGS公司UG NX和AUTODESK公司的INVENTOR，其中PRO/E、UG NX在中国三维CAD市场的市场占有率居于前两名（出自《2005年制造业信息化年度报告》），AUTODESK公司的二维CAD软件在中国市场占绝对优势，对中国CAD市场的影响较大，其三维CAD以技术发展迅速著称。

    在版本选择上，PRO/E和UG NX均采用目前应用的主流版本，分别为PRO/E Wildfire 2.0（野火二）版和UG NX 3.0版，而INVENTOR则采用INVENTOR 11.0版。选定PRO/E Wildfire 2.0为主要测试对象，其它两种为参考测试对象。

    为了使测试的计时更精确，本次测试使用了鼠标模拟工具“按键精灵”（软件介绍请参见：http://www.vrbrothers.com/cn/qmacro/），利用该软件能够用编制脚本的方法模拟鼠标操作并记录时间。为保证测试的公正性，本次测试采用的“按键精灵”为5.60版。评测指标主要采用评测项目记录的时间长短，具体参见本报告。

    本次选用的模型如下：

    模型1：零部件总数为830个，文件数量495，模型大小269M，模型最初格式PRO/E；

    模型2：模型规模为零部件总数504，文件数143，模型文件大小18M，模型最初格式INVENTOR；

    模型3：模型规模为零部件总数768，文件数296，模型文件大小38.1M，模型最初格式INVENTOR。模型的规模可代表企业三维CAD日常应用。

    3、计算机辅助分析CAE专题测试

    本次测试选用两种市场主流的CAE软件，ANSYS公司的FLUENT（FLUENT去年刚被ANSYS收购），FLUENT在CFD领域市场占有率居于首位（出自《2005年制造业信息化年度报告》），评测选用FLUENT 6.2.16版。

    CAE专题评测采用CAE的分析记录的开始和结束的时间作为评测记录，因此没有必要象三维CAD测试那样编辑脚本，直接采用相同的模型，相同的设置即可。评测指标主要采用评测项目记录的时间长短，具体参见本报告。

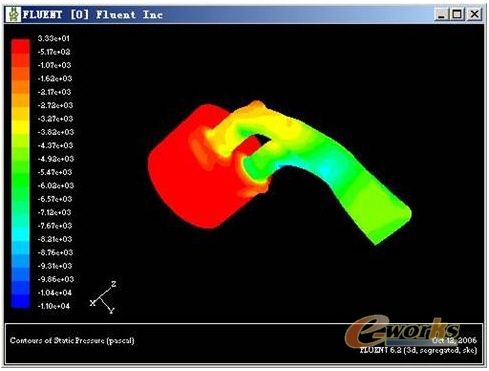

    本次评测采用相同的零件模型，通过不同的网格划分密度达到不同的单元规模来考察工作站的整体性能。基本的零件模型结算结果如下图所示：
