Nvidia专业显卡大点兵
一提到图形工作站，人们就会想到高价的顶级的配置和高性能专业显卡。专业显卡对于图形工作站来说起着决定性的作用，所有的高性能配置只能说是配合专业显卡的运行，其处理图像的性能直接影响到整个工作站的运行性能。既然是专业的显卡，就是用于很多比较专业领域，比如说工业、广告、游戏制作、视频处理等等，这些领域对于图像处理的性能和要求都是比较高的，专业显卡对他们所使用的软件给予强大的硬件支持，同时专业显卡的芯片的厂商给通过研发各种针对性比较强的驱动给予各种不同图形软件于软件的支持。
在目前市场上工作站产品比较常见的是采用NVIDIA、ATI专业显卡，占有绝大部分的市场份额。而NVIDIA作为专业级显卡芯片的老大，产品系列也是最为丰富的。在NVIDIA的工作站产品栏中一共有2种显卡芯片产品都是属于Quadro系列的，分别是Quadro FX、Quadro NVS系列。Quadro FX系列显卡芯片是专门为高性能和高图像质量的工作站显卡提供的一个解决方案。主要是用于CAD、DCC和各种图像与视频应用领域，并提供高性能的可编程能力和高精度的图像。Quadro NVS系列芯片则是应用于多屏显示的2D应用领域，它为单路输出、双路输出以及四路输出的显卡提供高性能和稳定性的支持。而这2个系列的产品中，Quadro FX系列和Quadro NVS系列显卡芯片是目前市场上针对台式机工作站平台采用得比较多的芯片系列。这些芯片产品除了具有普通家用游戏显示芯片具有的功能以外，还具有很多针对不同领域影像应用的功能。
Quadro NVS系

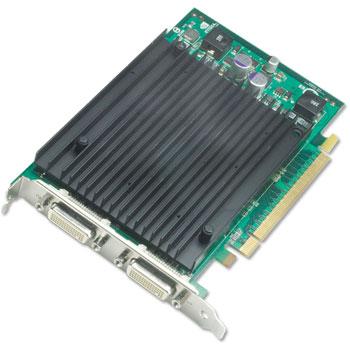

Quadro NVS系列的产品并不是很多，包括NVIDIA Quadro NVS 290(PCI-E)、和NVIDIA Quadro NVS 440。而目前市场上主流的工作站采用得比较多的是NVIDIA Quadro NVS 290。

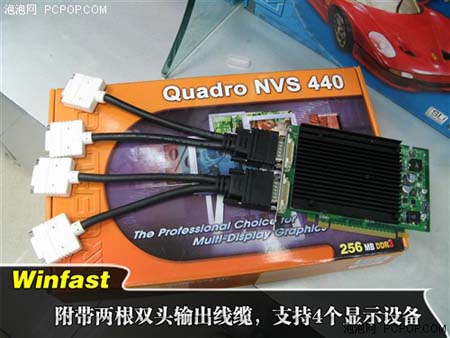

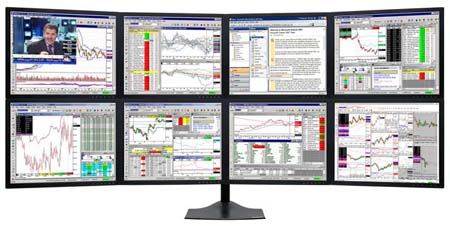

在Quadro NVS系列是采用多屏显示（nView Multi-Display）技术 ，在硬件的基础上配合软件技术，为工作站平台提供灵活的多屏显示功能和桌面控制平台，以及均衡的高质量图像输出。Quadro NVS 290和Quadro NVS 440都是采用双DVI-I，实现多屏的显示。Quadro NVS 440通过NVIDIA提供的nView软件的支持实现多屏显示。多屏显示并不是简单的多个显示器显示多个相同内容，而是多个屏幕上显示各自不同的画面，并可显示拼接的组合大画面。比如，在金融行业，多个屏幕可以把处理交换的大量数据信息及时地表现出来，同时跟踪各种数据的变化情况。而对于绘图的专业人士来说，可以通过多屏幕显示完整的图像信息，进行各种编辑和对比。该技术应用非常的广泛，包括工程绘图、软件开发、监控、视频编辑等等应用领域。Quadro NVS系列还采用统一驱动程序架构(Unified Driver Architecture)，使应用系统能拥有最佳化的工作效能和稳定性与可靠性；采用最小化传输差分信令(TMDS)编码方式技术，增强显示器的可靠性和图形表现能力，并能简化生产过程和降低维修费用，该技术还支持数字平面显示器；支持双通道的350MHz RAMDACs，提供快速的更新频率，以极高速的影像更新频率提供 QXGA 等级的解析模式。
Quadro NVS系列显卡芯片在NVIDIA的专业显示芯片系列中可以说是低端的产品，它的各项性能指标都比较低，只支持64位的显存带宽和256M的DDR显存容量。但是该显卡主要还是用于2D方面的影像的应用，也不需要太高的处理性能都能满足多屏显示的需要。
Quadro FX系列
相对Quadro NVS系列产品来说，Quadro FX系列的产品的种类要丰富得多，而且各种不同档次的分类非常清楚，能够满足不同的需要。这个系列的产品一共分了六种不同档次的产品，包括超高端产品、高端产品、中端产品、入门级产品、移动产品以及特殊产品。我们这里只为大家介绍针对工作站台式机平台的显示芯片。
NVIDIA Quadro FX入门级系列 －Quadro FX370，FX560，FX570

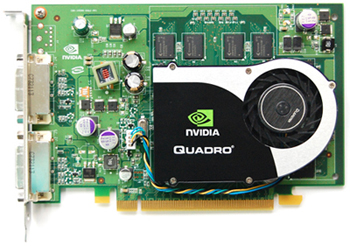

Quadro FX370 外观图片
#p#page_title#e#

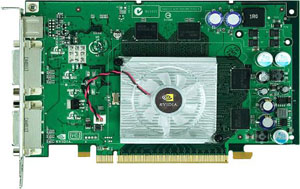

Quadro FX560外观图片
Quadro FX570 外观图片
我们先来看看低端入门级的Quadro FX产品，其包括了Quadro FX370、Quadro FX560、Quadro FX570芯片，最新的是支持PCI-E接口。
虽然价格的定位上定位入门系列，但是并没有影响到它们对于图像处理的质量、精度、性能以及可编程的能力，其卓越性能表现和优势，使这一入门级的系列产品在CAD、DCC以及高科技的影像应用都得到比较广泛的应用。这种低端的GPU实现了Quadro FX家族所具备的高级特性和优势，包括128位浮点图形管线、12位子像素精度和Quadro内存管理等等，并且基于NVIDIA黄金标准统一驱动架构（CUDA），采用更为先进的旋转栅格全屏抗锯齿（RG FSAA）,极大地提高了色彩的准确度和边缘及线条的图形质量，但在减少“锯齿状图形”的同时也维持了性能。除此以为最具特色的是，它具有Cg（C for Graphics）高水平图像着色器语言，是一种高水平、开放标准的OpenGL编程语言，它利用了可编程图形芯片的优势。NVIDIA Quadro FX可编程图形管道采用了高水平的着色语言，使人们得以创建如照片一样真实的实时效果，并能将其集成到3D模型、场景和设计中。在能够使图形的绘制更加方便和出色以外，更能使开发人员缩短图像和程序产品的开发时间。在低端的产品中比较有特色的是Quadro FX560，除了支持PCI-E接口，并且还提供10针的HDTV接口，可以通过接口直接连接到HDTV上。

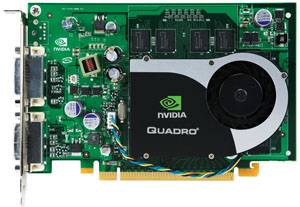

nVIDIA Quadro FX中端系列－Quadro FX1700，Quadro VX200
对于NVIDIA FX系列中端产品，是一种比较具有性价比的解决方案，为专业三维应用提供了质量、精确度、性能、可编程性和价格的最佳组合。NVIDIA Quadro FX中端产品包括NVIDIA Quadro FVX200。都是采用的最新的PCI-E接口，也是目前对于中端产品主流采用的接口类型。NVIDIA FX系列中端产品除了具有低端产品的所有的特性以外，比低端的产品具有更高的性能，采用512MB 和256位的内存接口，满足图像用户更多的需要。
nVIDIA Quadro FX高端系列－Quadro FX3700，Quadro FX4600

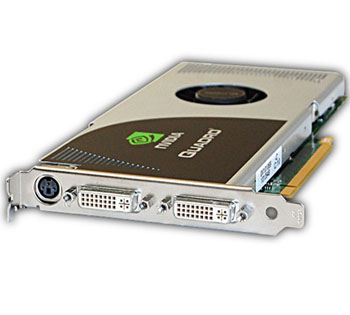

高端的产品NVIDIA Quadro FX 3700，具有更加卓越的性能和精确度，具备512MB帧缓冲内存、最高达51.2GB/s的内存带宽、256位内存接口并支持最高达3840x2400的超高分辨率显示屏，以及双DVI输出。

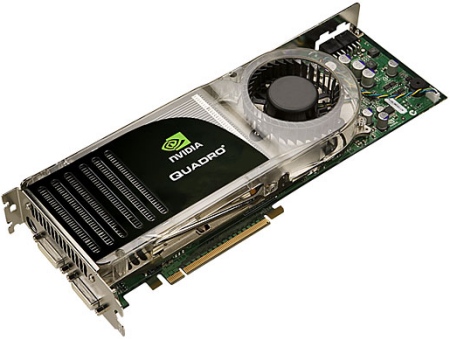

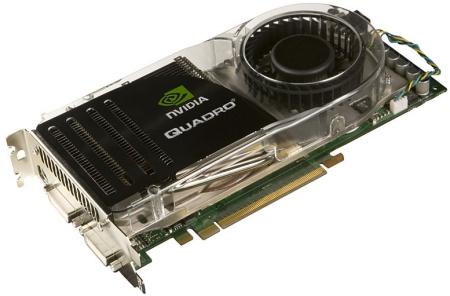

nVIDIA Quadro FX超高端系列－Quadro FX4600，FX5600，FX4700X2
在超高端的产品中包括了NVIDIA Quadro FX 4600、FX 5600和FX4700X2，采用了PCI-E接口。在超高端的芯片突破了专业CAD、DCC和科研应用的性能、可编程性、精确度和质量的局限性。NVIDIA超高端系列的GPU采用了革命性的新架构，与上一代工作站图形芯片相比，具备2倍几何处理能力和填充率，5倍硬件像素读回性能和1.25倍内存带宽，并最多可支持768MB和1.5GMB超快GDDR3内存。旋转栅格FSAA特性可实现更加复杂的多抽样模式、大大提高了色彩准确度和边缘和线条的图形质量而不会影响性能。其中高精度动态范围（HPDR）技术通过着色、过滤、纹理和混合处理中的浮点功能，给图像带来了更高的品质的渲染效果。

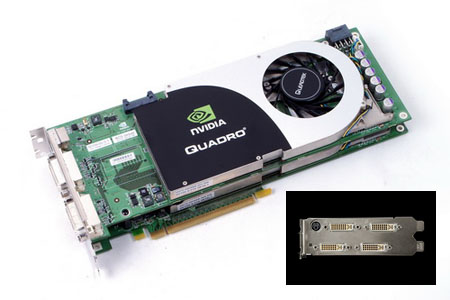

在超高端系列的产品中同样有一款比较特殊的NVIDIA Quadro FX 4600G/5500G/5600G SDI，提供了HD或SD 格式的8位或10位未压缩SDI的填充和控制两个通道，实现了与广播监视器、交换机、磁带驱动器和SDI投影仪之间的直接连接。给数字广播专业人士提供了理想解决方案。而且采用PCI-E技术的NVIDIA Quadro FX 4600/FX5600系列，包可以支持SLI技术，在同一台工作站中使两块同型号的显卡同时工作，进一步提高了显卡的处理能力。
目前NVIDIA Quadro系列显示芯片在市场占有率方面还是具有很大的优势的，而且它的产品种类也很丰富，从接口上分就有PCI-E 1.0和PCI－E 2.0 接口。产品的多样性满足了不同的需要，而性能和技术的领先也使得NVIDIA目前稳稳的坐在专业显卡老大的位置上。 #p#page_title#e#
