电子地图的背后—超速海量Xeon5500机架服务器

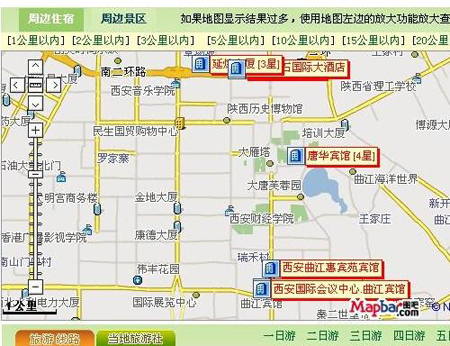

互联网电子地图就是以internet作为传播介质的一种新型的数字地图，相对于传统地图或者单机电子地图，它具有（1）适应性强（2）实时性好（3）使用简单，随着网络的普及,电子地图在互联网上的被广泛应用，但是随着海量的空间数据不断增加对互联网的带宽、服务器相应速度都有巨大的挑战。有的电子地图网站每天日均IP访问量约2,000,000，这么大的并发访问量对电子地图的载体---WEB服务器提出了严峻的考验, 老式服务器的处理能力和吞吐能力已经无法满足现在的要求了.
地图服务器对CPU要求计算能力强，内存传送速度高，硬盘读取能力强，今天我们借助服务器的最新产品intel的四核Xeon, FBD高速内存,高速SAS硬盘,配置一套完全满足现有的网站地图的需求
下面是我们根据市场主流应用的一个参考配置表：
| 配件 | 品牌和型号 | 数量 |
| CPU | 四核Xeon 5504 2.0G/4ML2/4.8GTs | 1颗 |
| 风扇 | 2U全铜侧吹 | 1个 |
| 主板 | Intel S5500BC | 1片 |
| 内存 | 金士顿 2G DDR3-800 RECC | 2根 |
| 硬盘 | ST400G SAS 10000转 | 6块 |
| 机箱电源 | 2U 机架高速风机，含550W电源 | 1套 |
| 阵列 | Adaptec 5805 | 1块 |
| 网卡 | 集成双千兆 | |
| 特价 | 28888元 | |
报价日期 2009年5月25日
四核Xeon+ SAS阵列 ---价格和性能完美的结合
网上地图服务器在运行中，经常出现对数据计算量极大、访问非常频繁的请求，它对服务器的内部CPU、总线速率、内存读写等处理能力及硬盘读写访问强度以及IO都非常挑剔和严格，基于这种条件，我们今天配置的服务器配件选用:
采用1颗Nehalem核心Xeon 5504。其性能比5400系列处理器有80%的提升，而功耗仅为80W。这显然受益于CPU-内存直连结构优秀架构。
Infineon2G DDR3-1066 RECC 高性能高可靠性的DDR3内存WEB服务器很多访问过的数据如果放在内存里，下次再访问相同的，肯定是比从硬盘快的多，所以内存越大越好。
主板采用S5500芯片组,支持四通道内存,数据传送带宽最高到6.4GTs,较S5000P根本性的改变
服务器配置和技术性能介绍
CPU 四核Xeon 5504 4×2G/4M/4.8GTs/LGA1399/酷睿核心/85W功耗
CPU我们采用四核Xeon 5504 2G/4M缓存/QPI 4.8GTs，支持64位，4个核处理器强劲的计算性能。令数据传输效率激增。这是目前性能价格比最高的处理器，从计算性能、功耗、价格角度考虑的2U机架服务器最佳选择。

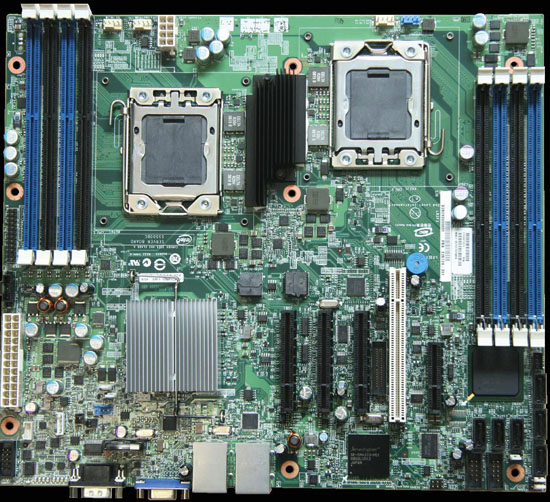

主板 Intel S5500BC ――支持QPI架构，CPU-内存四通道数据访问
为了保证服务器内部最大的性能发挥，我们采用5500芯片的主板，它具有三个显著的特性：
1． 支持QPI带宽4.8GTs、5.6GTs、6.4GTs，双通道可以提供更高带宽，有效的提高了总线带宽和系统带宽。
2． 支持DDR3内存，规格DDR3 800，DDR3 1066，DDR3 1333。同时支持四通道内存方式。
3． 支持IO加速技术和网卡负载均衡技术，这个以前曾经是小型机使用的技术，对IO要求高的网络数据传送有很大益处的。
高速大容量ST300G SAS硬盘+Adaptec 5805高速硬阵列卡
―RAID5下读取速度提升62％以上，满足高强度数据读取、稳定极高要求

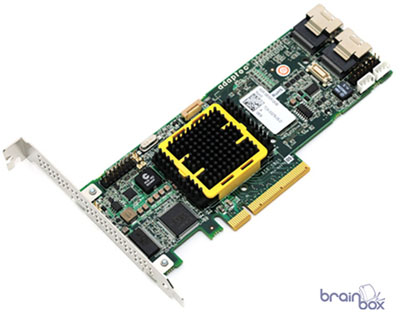

Adaptec 5805硬阵列卡采用最新Intel IOP348芯片, 具有1.2GHz双核RAID onChip (ROC)，在ROC控制器中有一个是负责RAID运算，另外一个是负责接口，此外阵列卡采用PCI-E x8接口,配备512MB DDR2高速缓存, 传送速度达到每秒超过250,000的IO和1.2GB/s,该UnifiedSerial控制卡拥有8个内部端口，可通过SAS/SATA扩展器接入最多256块SATA/SAS硬盘。提供RAID0、1、1E、5、5EE、6、10、50、60、JBOD和回写热备（Copyback HotSpare）等众多RAID功能。这些众多优秀指标是迄今为止我们所能见到同一规格里最高性能。
Adaptec 的Unified Serial RAID控制卡能够兼容300多种第三方系统和存储设备，并支持包括Windows、VMWare、Linux、UnixWare、FreeBSD、OpenServer和Sun Solaris在内的多个操作系统。
技术要点
² 8个内部端口，小尺寸MD2设计
² 1.2GHz双核RAID on Chip（ROC）
² 高性能RAID 5 和 RAID 6
² 最大512MB DDR2 cache, 通过SAS扩展器支持最多256块SATA或SAS硬盘,为每个硬盘端口提供3Gb/s吞吐能力
² x8 PCI Express主机接口
² 支持多RAID LUN通过LED接头和SES2/SGPIO提供机架管理支持操作系统的完整清单
硬盘采用ST SAS 300G,阵列卡采用LSI8404E硬阵列卡，硬盘是服务器数据读取的最大瓶颈,解决办法就是采用适应高强度读写的SAS硬盘,在加上硬阵列卡,能对数据的读写速度提升非常大,SAS是替代SCSI硬盘最理想的选择，借助256M缓存硬阵列卡满足适合大流量频繁访问的硬盘技术理想结果。
品质绝对没有问题，性能才是最重要的
在实际销售中，和很多客户接触，感觉是对服务器的了解还是不深，总觉得只有品牌服务器才是最放心的，实际上，买服务器根本不需要顾虑组装服务器的品质，其实服务器所有配件的质量都是严格保证服务器至少3年不间断运行，服务器生产厂商就那么几家，你就是买品牌服务器其实也是这些厂家的代工产品贴上自己的牌子和服务，服务器配件中CPU、内存、硬盘、电源都是由专业厂家生产，每个专业厂家只做一个产品，品牌服务器也是直接进货，购买服务器最重要的事情是和实际应用最佳配合，将服务器性能发挥到极致才是最大的放心、最大的安全、最大的可靠。
总结

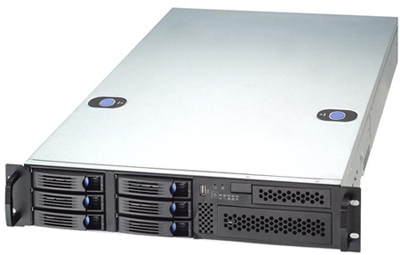

这款地图服务器，以良好的性价比、超高密度部署和稳定可靠的品质，全面消除电子地图数据频繁访问对服务器质量和性能的后顾之忧。这款产品采用Intel四核处理器及最新的内存和总线技术，系统性能强大，在2U高度内实现了空间和性能的完美组合，不仅满足了网上地图日益猛增的Web并发处理要求，而且最大限度的节省了机房空间。另外机箱采用了设计精良口碑很高的勤城RM217产品, 它的散热系统，在狭小空间内保证了服务器良好散热，使系统在满负荷状态下也具有高可靠性；同时，硬盘均能热插拔，硬盘支持RAID0、1、6、10机制，即使硬件故障也可确保系统和数据的双重安全。另外，系统本身也有管理软件可以轻松实现服务器的远程管理，能够对各个节点进行界面化的“傻瓜式”管理，实施监控其运行状态，大大降低了IT设施维护难度和管理人员工作量
